¿Cómo evitar el Golpe de Ariete en instalaciones sanitarias?

04.08.22 12:14 AM By kinenergy.internacional

Se le llama Golpe de Ariete a la variación en la presión en los sistemas de agua, esta es causada por cambios repentinos de dirección o velocidad de dicho fluido.

Estas variaciones se llegan a dar cuando:


  • Hay reducciones (que serían cambios de área).
  • Hay cambios de dirección, principalmente en accesorios como los codos, las tees, las yees y otros.
  • Una bomba detiene el movimiento del fluido de manera repentina generando depresiones y sobrepresiones en forma de ondas a lo largo de las tuberías (por eso en algunas ocasiones podemos percibir que las tuberías tiemblan.

Consecuencias

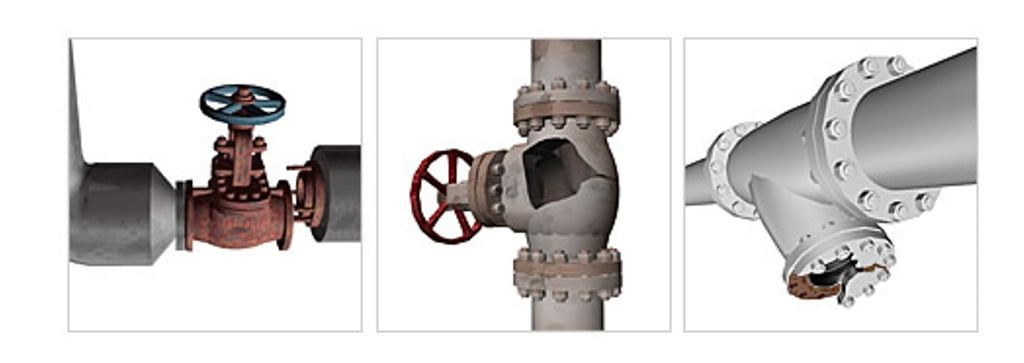

El golpe de ariete provoca fatiga en las tuberías, en los accesorios o en las válvulas ocasionando que se lleguen a romper. En el caso de un sistema sanitario puede anular el cierre hermético causando que salgan olores y contaminantes.


También, puede crear un desprendimiento de la película adherida a las paredes internas de las tuberías y contaminar el agua, lo cual es inadecuado, ya que la idea principal de la ingeniería sanitaria es exactamente el saneamiento, tener una mejor calidad de vida y evitar enfermedades.

Prevención


Consiste principalmente (en el sistema sanitario) en:


  • Tubería de ventilación. Equilibra las presiones evitando la anulación de las trampas hidráulicas y va a permitir la introducción del aire fresco. El sistema de tuberías de ventilación está diseñado de tal manera que los gases y los olores de todas las tuberías (ya sea por ventilación principal o secundaria) se dirija hacia arriba y que esos gases vayan a la atmósfera.
  • Cámaras de aire. Estas se colocan detrás de los muebles de baño y son tubos de aproximadamente 40 cm de largo que ayudan a absorber el choque protegiendo así las tuberías y accesorios y de cierta manera los mismos muebles.
  • Válvulas. Existen algunas de cierre lento, lo cual ayuda a moderar el aumento en la presión. Dentro de éstas, encontramos las válvulas de alivio, anticipadoras de onda (se utilizan más que nada para las sobrepresiones ya que son menos funcionales para las depresiones), también están las válvulas de retención.

Recomendaciones


Algunas de las recomendaciones que te podemos dar en KINENERGY para evitar este fenómeno son:

  • En lo posible incrementar la distancia entre accesorios.
  • Uso de las válvulas de alivio (para liberar el exceso de presión generada en el sistema).
  • Uso de válvulas compuerta (para tener un control pausado de las variantes de presión).
  • No sobredimensionar los equipos de bombeo.
  • En lo posible incrementar la distancia entre accesorios.
  • Uso de las válvulas de alivio (para liberar el exceso de presión generada en el sistema).
  • Uso de válvulas compuerta (para tener un control pausado de las variantes de presión).
  • No sobredimensionar los equipos de bombeo.

Recuerda que si necesitas apoyo con el diseño de tu sistema hidrosanitario nuestros servicios de consultoría en ingeniería son tu mejor opción ¡contáctanos!
