En el artículo de hoy, exploraremos qué es un tablero eléctrico, sus diferentes tipos, componentes esenciales y consideraciones clave para su selección, destacando su importancia en todo tipo de instalaciones eléctricas.
¿Qué es un tablero eléctrico?
¿Qué es un tablero eléctrico?
El tablero eléctrico, también conocido como panel de distribución, es un equipo esencial en cualquier sistema eléctrico y su función principal radica en controlar, proteger y distribuir la energía eléctrica de manera segura hacia los dispositivos y circuitosque la requieren en una residencia, comercio o industria.
La Norma Oficial Mexicana NOM-001 SEDE-2012 Instalaciones Eléctricas (Utilización) establece distintos tipos de tableros eléctricos, cada uno diseñado para cumplir funciones específicas en un sistema eléctrico. Aquí presentamos algunos de ellos:

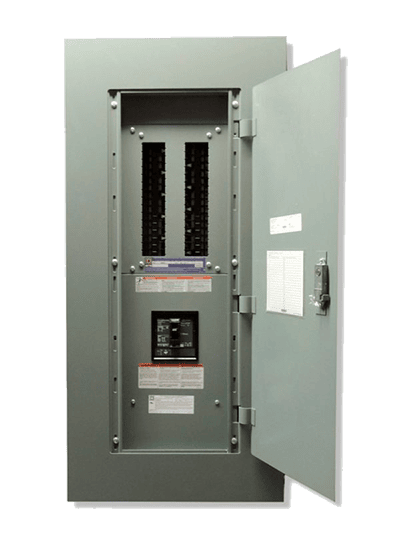

- Tablero de Alumbrado y Control (Panelboard): Este tipo de tablero se caracteriza por ser un panel sencillo o un conjunto de paneles unitarios diseñados para ensamblarse en una única estructura, accesible únicamente desde el frente. Es utilizado principalmente para controlar y distribuir la energía eléctrica destinada al alumbrado y otros dispositivos de control en edificaciones comerciales, residenciales o industriales.

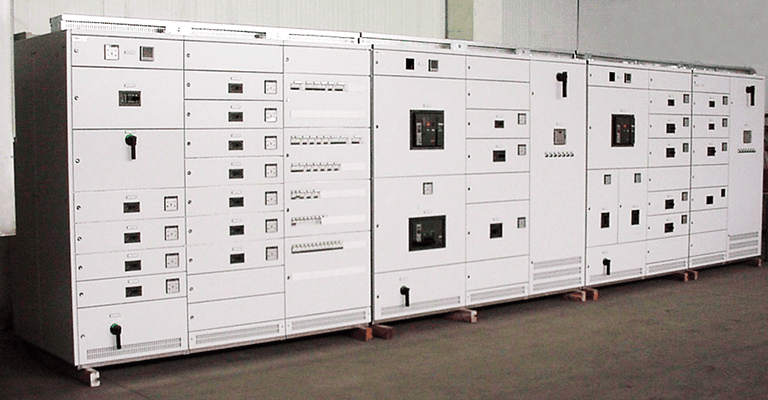

- Tablero de Distribución (Switchboard): El tablero de distribución, también conocido como Switchboard, es de mayor tamaño en comparación con el panelboard. Se trata de un panel grande o un conjunto de paneles, típicamente accesible por la parte frontal y la posterior. Su función principal es distribuir la energía eléctrica a través de diferentes circuitos hacia los dispositivos y equipos correspondientes.

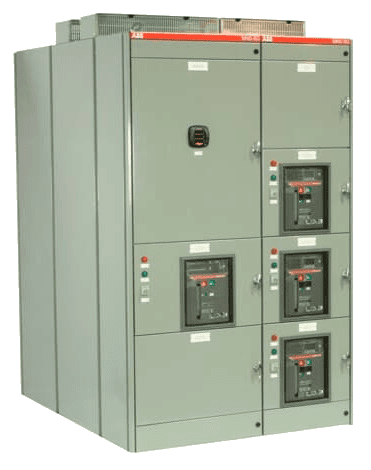

- Tablero de Potencia con Envolvente Metálico (Switchgear): Este tipo de tablero se distingue por estar totalmente cerrado por todos lados y contar con una parte superior cubierta con láminas metálicas. El acceso al interior de la envolvente se realiza a través de puertas, cubiertas removibles o ambas. Su diseño robusto y hermético lo hace ideal para aplicaciones de media tensión, garantizando la seguridad del operador y del sistema eléctrico.
Cada tipo de tablero eléctrico tiene sus propias características y aplicaciones específicas, lo que permite adaptarse a las necesidades particulares de cada instalación eléctrica. Es importante seleccionar el tipo adecuado de tablero según los requerimientos del proyecto y cumplir con las normativas establecidas para garantizar su correcto funcionamiento y seguridad.
¿Cuáles son sus componentes?
¿Cuáles son sus componentes?
Los componentes básicos de un tablero eléctrico incluyen:

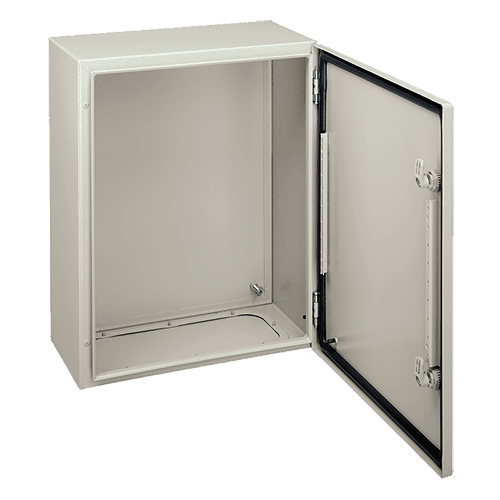

- Caja o gabinete: proporciona la estructura y protección física para los componentes eléctricos.

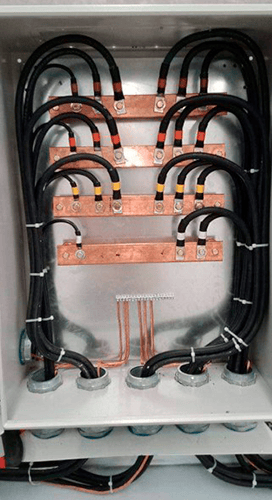

- Barras colectoras (Busbars): son conductores eléctricos en forma de barras utilizados para conectar y distribuir corrientes eléctricas de un punto a otro (suelen ser de cobre o aluminio debido a sus propiedades conductoras).

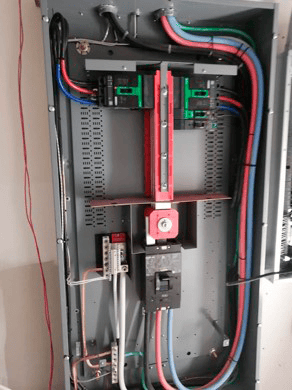

- Circuitos alimentadores: son cables que transportan la energía eléctrica desde una fuente de alimentación (como un Switchboard) hacia un tablero que podría ser secundario (Panelboard). Cabe destacar que este tipo de circuitos se caracterizan por transportar grandes cantidades de corriente).
- Interruptores principales: son dispositivos de protección que permiten la desconexión total o parcial de la energía eléctrica en el tablero. Esto es esencial para realizar los mantenimientos de los equipos.
- Circuitos derivados: manejan corrientes menores de energía en comparación con los circuitos de alimentación. Estos son dimensionados según la carga específica que alimentan, por ejemplo, iluminación y contactos.
- Interruptores derivados: proporcionan la capacidad de desconectar los circuitos derivados y son elementos clave para la protección contra sobrecargas y cortocircuitos.
- Barras de neutro: suministran puntos de conexión centralizados para los conductores neutros de los diferentes circuitos conectados al tablero. Este punto de conexión es crítico para, garantizar un retorno eficiente de la corriente y la seguridad del sistema.
- Barras de tierra física: proporcionan un camino de baja resistencia para disipar corrientes de falla a tierra. En caso de un cortocircuito u otra falla que cause corriente a tierra, la barra de tierra facilita la disipación segura de esta corriente, ayudando a prevenir daños en el equipo y mejorando la seguridad de nuestro sistema.
¿Cuáles son las consideraciones que debo seguir para elegir mi tablero eléctrico?
¿Cuáles son las consideraciones que debo seguir para elegir mi tablero eléctrico?
Considerar cuidadosamente los siguientes factores al elegir un tablero eléctrico garantizará que el sistema eléctrico funcione de manera segura, eficiente y confiable, cumpliendo con los requisitos específicos de la instalación y las regulaciones aplicables:
- Capacidad de corriente: evaluar la carga total de corriente que el tablero manejará y asegurarse de que pueda soportarla sin problemas.
- Número de circuitos: determinar la cantidad de circuitos que se requieren y seleccionar un tablero con el número adecuado de espacios (o también conocidos como polos) para albergarlos.
- Voltaje máximo de operación: elegir un tablero compatible con el voltaje de la fuente de alimentación y los dispositivos conectados.
- Configuración de conexión: considerar el número de fases e hilos requeridos para la instalación.
- Capacidad de cortocircuito (kA): verificar la capacidad del tablero para manejar y soportar corrientes de cortocircuito sin sufrir daños significativos.
- Espacio disponible: evaluar el espacio físico disponible para la instalación y seleccionar un tablero que se ajuste a estas dimensiones.
- Protección y seguridad: asegurarse de que el tablero pueda equiparse con los dispositivos de protección necesarios para el sistema eléctrico.
- Ambiente y condiciones de operación: considerar el entorno donde se instalará el tablero y seleccionar uno que tenga la clasificación adecuada para resistir condiciones adversas.
- Facilidad de mantenimiento: optar por un tablero que permita un acceso fácil a los componentes internos para realizar inspecciones y mantenimiento regular.
- Integración de tecnologías: verificar si el tablero requiere monitoreo y asegurarse de que pueda integrarse con las tecnologías necesarias para el control del sistema.
- Fabricante y calidad: elegir productos de fabricantes confiables que cumplan con estándares de calidad reconocidos.
- Requerimientos específicos de la instalación: considerar cualquier requisito especial de la instalación, como la necesidad de tableros a prueba de explosiones en entornos peligrosos.
Al tener en cuenta todas estas consideraciones, podrás seleccionar el tablero eléctrico adecuado para tus sistemas eléctricos y garantizar así un funcionamiento seguro y eficiente se tus operaciones.
Cumpliendo con las normativas
Cumpliendo con las normativas
En México, los tableros eléctricos deben cumplir con diversas normativas y códigos para garantizar su seguridad y eficiencia.
Algunas de las normativas mexicanas relevantes son:
- NOM-001-SEDE-2012 que establece las condiciones mínimas de seguridad y eficiencia para la utilización de las instalaciones eléctricas, garantizando la seguridad en el uso de los tableros eléctricos y otros componentes del sistema.
- NOM-029-STPS-2011 que se enfoca en el mantenimiento de las instalaciones eléctricas en los centros de trabajo y establece las condiciones de seguridad necesarias para proteger a los trabajadores contra riesgos eléctricos.
- NOM-003-SCFI-2014, se refiere a los productos eléctricos y establece las especificaciones de seguridad que deben cumplir para su fabricación, comercialización y uso, asegurando que los tableros eléctricos sean seguros y cumplan con los estándares de calidad requeridos.
Cumplir con estas normativas es fundamental para asegurar que los tableros eléctricos operen de manera segura y eficiente, protegiendo tanto a las personas como a las instalaciones donde se utilizan.
