En el desarrollo de un proyecto de ingeniería siempre nos encontramos con “cambios de arquitectura”; ya sean por necesidades del proyecto, por cuestiones de costo o por alguna necesidad particular del cliente.
Así sea un cambio “menor” éste implicará un proceso de trabajo que puede tomar varias horas y que regularmente, tanto el cliente como el Project Manager no consideran dentro de los tiempos de ejecución del proyecto.
A continuación, explicaremos de manera breve ¿Qué es lo que implica un cambio en arquitectura?
En un proyecto MEP tradicional utilizamos la herramienta “AutoCAD”, con su formato de archivos DWG. Generalmente, el despacho de arquitectura comparte sus archivos en este formato y la forma en que ellos trabajan, la mayoría, siguiendo los lineamientos de la AIA como de la UDS (donde se ubican nombres de capas (layers) colores, gruesos de líneas, nombramientos de bloques, etc.).

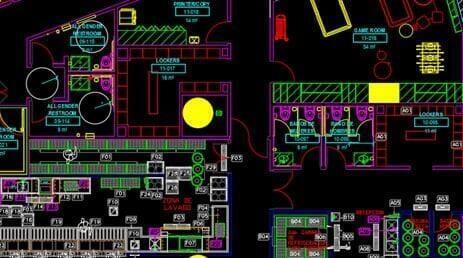

A los Ingenieros MEP los archivos les llegan de la siguiente manera, por poner un ejemplo:
Si proyectáramos las instalaciones sobre el mismo archivo; el tamaño de éste y la necesidad de procesamiento de nuestro equipo de cómputo nos dificultaría el trabajo. Por eso, utilizamos los archivos de arquitectura como referencias externas.
Siguiendo el ejemplo de la imagen anterior, al ser un archivo que no se podría modificar lo que se tendría que hacer es limpiar las referencias, pero a ¿qué nos referimos cuando decimos “limpiar las referencias”?
Básicamente es quitar todos los elementos que no nos sirven para la ejecución de las instalaciones y posteriormente pasar todos los elementos arquitectónicos a un color que nos permita trabajar sin problema alguno.
Típicamente quitamos todo lo relacionado con acabados de muros, cotas en muebles y llamadas a detalles arquitectónicos; también cambiamos el color de los elementos a un color gris ya que cada ingeniería MEP tiene su propio código de colores.
Nunca es fácil y sencillo cambiar tanto colores como quitar elementos. Los elementos están anidados dentro de bloques que no nos permiten modificarlos de una manera rápida y/o no nos permiten explotarlos para poder modificarlos sencillamente.

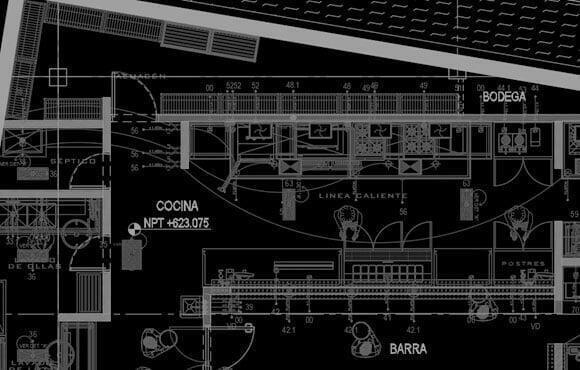

Como se ve en estas imágenes, casi no se aprecia un cambio entre ellas; sin embargo, ya pasó el archivo por un primer proceso de limpieza, purga y cambio de color de los elementos. Aún está muy contaminado el dibujo y tenemos que continuar limpiando hasta poder tener algo con lo cual se pueda trabajar.

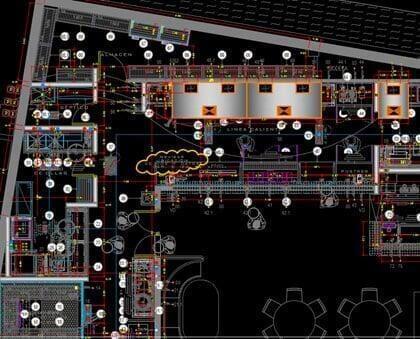

Se eliminaron cotas, hatchs, bloques de nomenclatura que no aportaban a todas las instalaciones, se cambiaron colores de bloques, estilos de línea, etc. Todo para obtener una planta de trabajo que sea sencilla de interpretar y que no interfiera con el desarrollo de todas las instalaciones.
¡Oh, sorpresa! Cambió la arquitectura

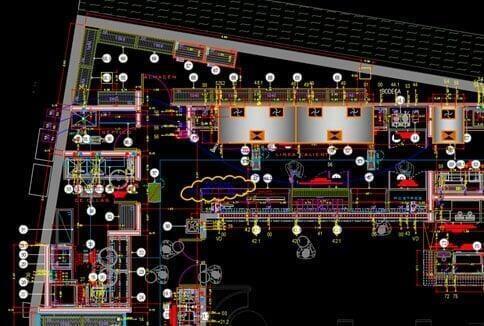

Cuando recibimos la notificación por correo de que se ha actualizado la arquitectura, se tiene que empezar el proceso desde el inicio. Si se pretende copiar y pegar, caemos en un error, ya que muchos bloques mantienen sus propiedades y no veríamos un cambio reflejado en ellos.
Por ello, cada cambio por más mínimo que sea implica un trabajo que se debe considerar en calendarios y en presupuestos.

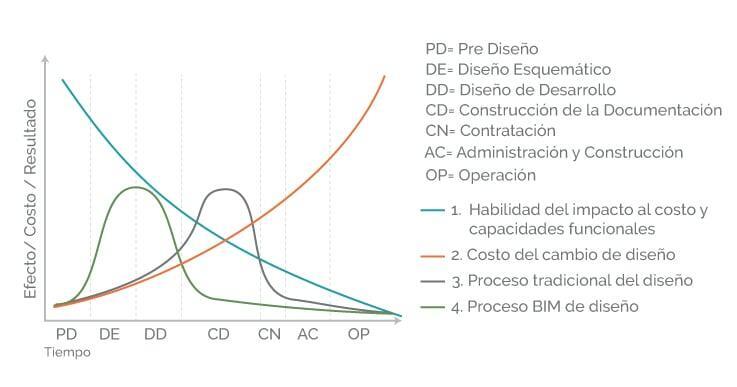

Mientras más avanzado esté un diseño, los cambios en el proyecto impactarán de una mayor medida en el costo del mismo.
Conclusiones
- En un proyecto no deberían existir cambios arquitectónicos en una etapa de Documentos Constructivos.
- Todo cambio por pequeño que sea representa un trabajo y un costo monetario.
- A menor tiempo para realizar las adecuaciones necesarias, mayores los errores.
La toma de decisiones en una etapa temprana es la mejor herramienta para evitar retrabajos, mayores tiempos y costos.
Si necesitas ayuda con el Diseño de Ingenierías MEP en tu proyecto ¡No dudes en contactarnos!
