Cambios de arquitectura y sus implicaciones en los proyectos de ingeniería (parte 2)

27.10.21 03:30 PM By kinenergy.internacional

Como recordarás en la primera parte de este artículo mencionamos las implicaciones que tiene cuando un ingeniero MEP recibe la notificación de que se ha realizado un cambio en la arquitectura del proyecto. En esta segunda parte hablaremos de cómo afecta un movimiento de mobiliario dentro de los proyectos de ingeniería (específicamente en la parte de ingeniería eléctrica).


Primero ¿qué es el mobiliario?


Procedente del vocablo francés mobiliaire, alude a un mueble: elemento movible que cumple con diversas funciones en un hogar, oficina, comercio, etc.


Dejando de lado los fines estéticos, en una oficina o comercio el mobiliario tiene una función práctica, mientras que para fines del desarrollo de ingenierías MEP tomaremos de ejemplo solo el mobiliario que necesita algún tipo de servicio.


Típicamente en ingenierías MEP hablamos de muebles donde se necesita alimentaciones eléctricas y nodos de red.


Cabe destacar nuevamente que así sea un cambio “menor”, éste implicará un proceso de trabajo que puede tomar de varias horas y que regularmente, tanto el cliente como el Project Manager no consideran dentro de los tiempos de ejecución del proyecto.


Supongamos el siguiente cambio arquitectónico:

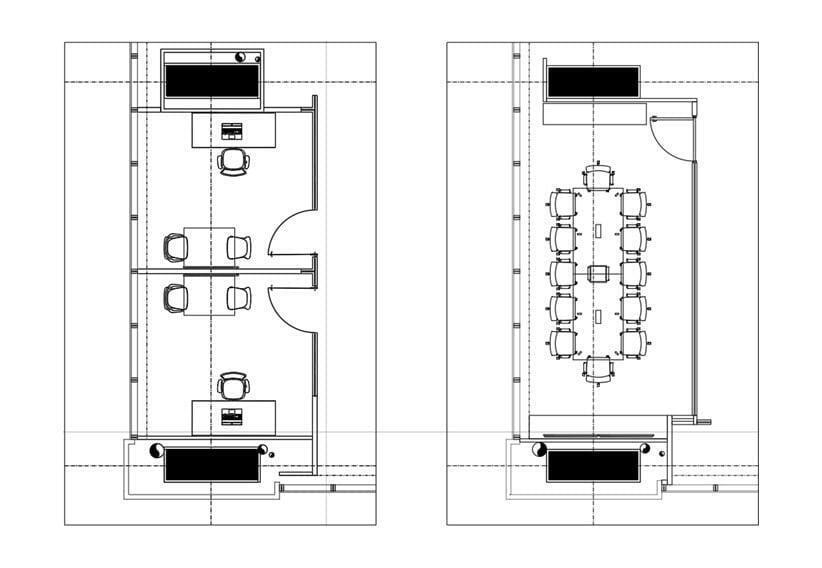

Un espacio pensado para 6 personas se convierte en un espacio para 12 personas (lo doble).


Esta sala de juntas tendrá un cambio de requerimientos eléctricos, por ejemplo, ahora requerirá contactos regulados y dedicados para pantallas de conferencia, equipo de control audiovisual y servicios de mesa, así mismo, tendrá que colocarse contactos normales para servicios de cafetera.


Anteriormente solo se consideraban 3 contactos por oficina.


Un contacto dedicado quiere decir que en su tablero eléctrico tendrá una “pastilla” para su uso, mientras que un contacto que no es dedicado puede compartir su pastilla con otros contactos no dedicados según lo permita las normas eléctricas.

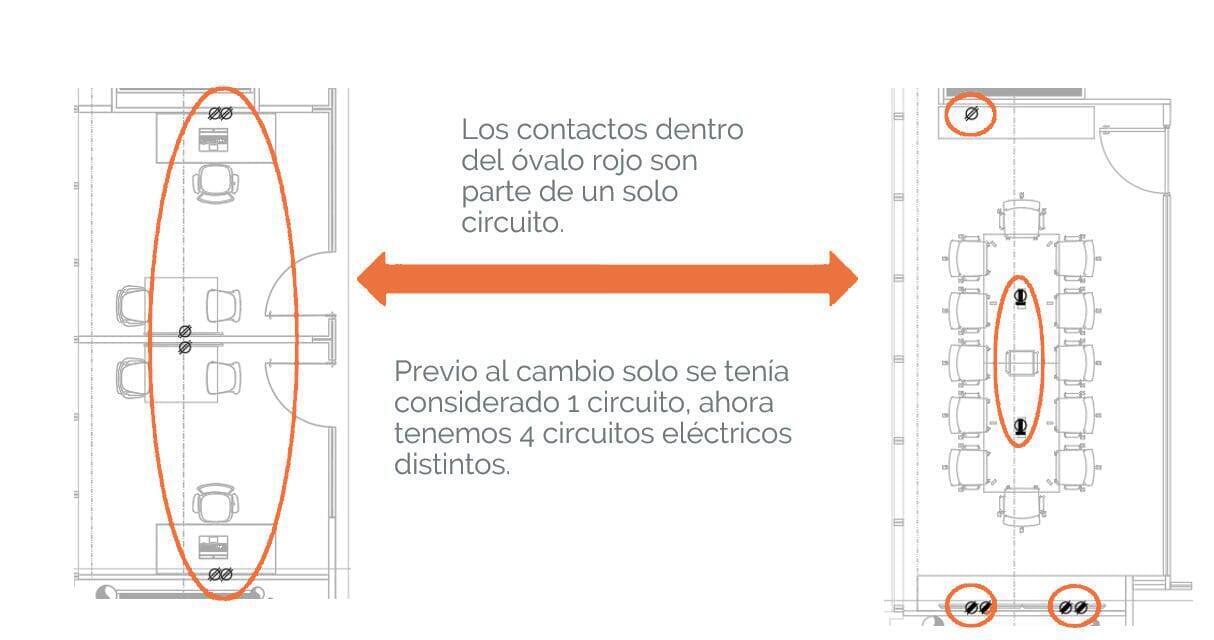

Si nos fijamos bien en las imágenes, los contactos en la sala de juntas tienen simbología diferente, esto quiere decir que esos contactos con un “Hatch” son regulados.


¿Qué implica este cambio tan “sencillo” en términos de ingeniería eléctrica?


A simple vista parece un cambio “menor”, pero tendríamos que realizar lo siguiente:


·  Primero que nada, tendríamos que realizar una serie nueva de planos para dividir contactos normales y contactos regulados.

·  Generar trayectorias de canalización a los contactos nuevos.

·  Llevar a cabo cambios a la cédula de cableado.

·  Recalcular alimentadores (al ser contactos dedicados su consideración de carga es distinta).

·  Añadir más tableros eléctricos.

·  Realizar cambios en cálculos y cuadros de cargas.

·  Generar cambios en diagrama unifilar.


Por mencionar algunos de los cambios más significativos que se tendrían que ejecutar para adecuar este cambio “mínimo”.


Es de suma importancia considerar que todo cambio por pequeño que parezca representa un trabajo y en este ejemplo solo fue una sala de juntas, pero ¿qué pasaría cuando se trata de más salas de juntas, o de más niveles?


Por ello, se necesita que desde la etapa de diseño del proyecto se tengan bien definidos los espacios y requerimientos, ya que, en etapas más cercanas a la construcción y operación, los impactos son mayores.



Si necesitas ayuda con tus proyectos de ingeniería no dudes en contactarnos.


Arturo Cruz

Coordinador Ingenierías

Coordinador de la División de Ingeniería de KINENERGY, es Ingeniero en Mecatrónica, con más de 8 años de experiencia en el desarrollo de proyectos de Ingeniería especializado en sistemas especiales. Ha colaborado en proyectos de diversos sectores; edificios de usos mixtos, corporativos de oficinas, hotelería, comercios etc.
