¿Qué es el Código de Red?
¿Qué es el Código de Red?

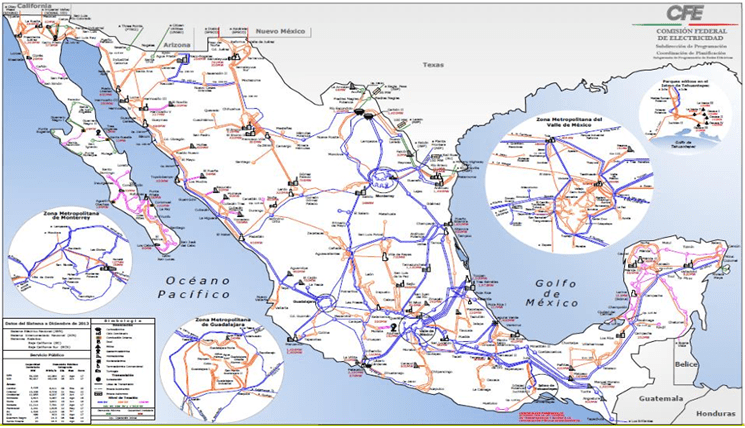

Es la regulación emitida por la Comisión Reguladora de Energía (CRE), que establece los requerimientos técnicos-operativos mínimos para el desarrollo eficiente de los procesos asociados con el Sistema Eléctrico Nacional (SEN). Regula las diversas actividades que se llevan a cabo en el SEN como son:
- Planeación.
- Control operativo.
- Control físico.
- Operación de la Red Nacional de Transmisión (RNT).
- Operación de las Redes Generales de Distribución (RGD).
- Interconexión de Centrales Eléctricas.
- Conexión de Centros de Carga.
Objetivo
Objetivo
Establecer los criterios técnicos que los integrantes de la industria eléctrica deben cumplir de manera obligatoria en el desarrollo de sus actividades en el Sistema Eléctrico Nacional para garantizar la continuidad y la calidad del suministro de energía eléctrica.
¿A quién va dirigido?
¿A quién va dirigido?
El Código de Red es de cumplimiento obligatorio para todos los usuarios del SEN, como son:
- El Centro Nacional de Control de Energía.
- Transportistas.
- Distribuidores.
- Centrales Eléctricas.
- Centros de Carga.
- Generadores.
- Suministradores.
- Usuarios calificados participantes del mercado.
- Comercializadores no suministradores.
- Contratistas.
Contenido del Código de Red
Contenido del Código de Red

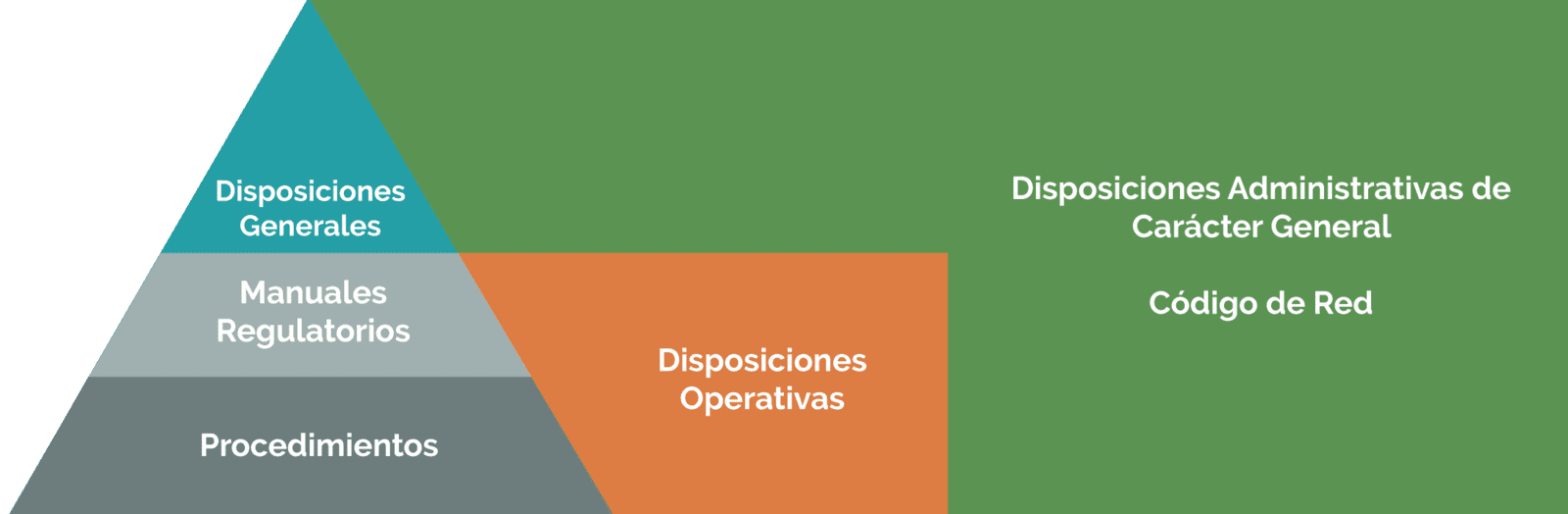

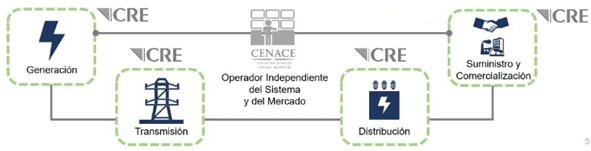

El contenido del Código de Red está dividido en las disposiciones generales administrativas de carácter general y en las disposiciones operativas.
Disposiciones Generales del SEN:
- Planeación (P).
- Operación (OP).
- Interconexión para Centrales Eléctricas.
- Conexión de Centros de Carga.
- Red Eléctrica Inteligente (REI) en materia de telemetría, interoperabilidad y seguridad de la información.
- Aplicables a Sistemas Eléctricamente Aislados (SEA).
Manual Regulatorio:
- Planeación del Sistema Eléctrico Nacional.
- Estados Operativos del Sistema Eléctrico Nacional.
- Control y Operación de la Generación y Recursos de Demanda Controlable.
- Coordinación Operativa.
- Requerimientos Técnicos para la Interconexión de Centrales Eléctricas al Sistema Eléctrico Nacional.
- Requerimientos Técnicos para la Conexión de Centros de Carga al SEN.
Manual Regulatorio de Requerimientos Técnicos para la Conexión de Centros de Carga al SEN
Manual Regulatorio de Requerimientos Técnicos para la Conexión de Centros de Carga al SEN
I. Objetivo
Establecer los requerimientos técnicos que deben cumplir los Centros de Carga conectados al SEN en Media o Alta Tensión, para garantizar la eficiencia, calidad, confiabilidad, continuidad, seguridad y sustentabilidad del SEN.
II. Alcance y aplicación
Los requerimientos del Manual regulatorio de requerimientos técnicos para la Conexión de Centros de Carga al SEN (Manual Regulatorio de Conexión) son de aplicación para todos los Centros de Carga conectados o que pretendan la Conexión SEN en los niveles de Media o Alta Tensión.
Por otro lado, para los Centros de Carga sujetos a la obligación prevista en el Capítulo 1 del Manual Regulatorio de Requerimientos Técnicos para la Conexión de Centros de Carga del Código de Red publicado en el DOF el 8 de abril de 2016. Se deberá entender que la obligación referida para Centros de Carga en Media Tensión o Alta Tensión continua vigente y exigible por la CRE, en un plazo que no podrá exceder de 3 años, debiendo presentar un Plan de Trabajodetallando las acciones que serán implementadas para asegurar el cumplimiento de lo establecido en este Manual.
Los Centros de Carga en Baja Tensión, no son objeto del presente Manual Regulatorio de Conexión.
Finalmente, los Centros de Carga que se encuentren conectados en Media Tensión, y que tengan una demanda contratada mayor o igual a 1 MW, contarán con un periodo transitorio no mayor a dos años, contados a partir de la publicación en el DOF de la presente versión del Código de Red, para asegurar el cumplimiento con los requerimientos técnicos señalados en los numerales 2.4 y 2.8 del presente Manual Regulatorio de Conexión, referidos a factor de potencia y calidad de la potencia.
Antes de hablar sobre los requerimientos del Código, vamos a mencionar dónde se aplica.

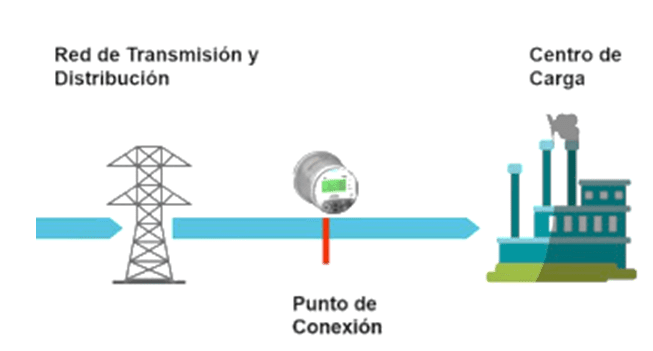

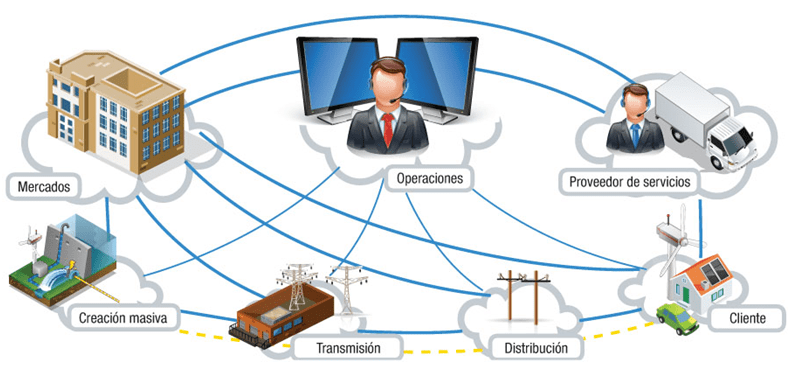

La evaluación de los requerimientos se debe realizar en el Punto de Conexión en donde el distribuidor, su equipo de medición y el centro de carga se conectan para recibir el suministro de energía eléctrica. Un Punto de Conexión es determinado por el CENACE, donde uno o varios Centros de Carga se conectan en un mismo nivel de tensión.
¿Qué es un Centro de Carga?
Son las instalaciones y equipos que, en un sitio determinado, permiten que un “Usuario Final” reciba el suministro eléctrico.
En otras palabras, un punto de conexión es la frontera donde limitan las responsabilidades del distribuidor y del Centro de Carga.
Requerimientos Técnicos aplicables a los Centros de Carga
Requerimientos Técnicos aplicables a los Centros de Carga

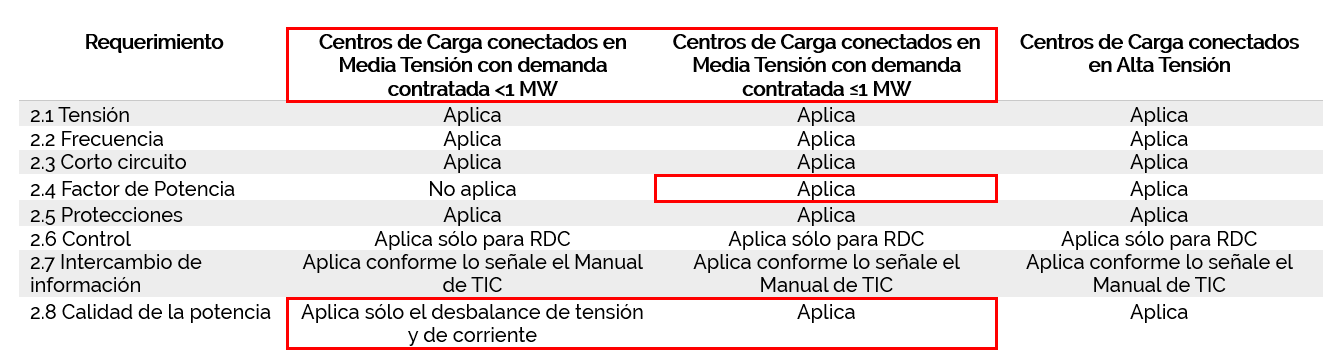

Los Centros de Carga conectados en Media Tención con demanda contratada <1 MW, así como los conectados en Media Tensión con demanda contratada ≤1 MW deben cumplir con los requerimientos estipulados en la siguiente tabla:
RDC: Recursos de Demanda Controlable
Son Centros de Carga que tienen la capacidad de disminuir su consumo de energía eléctrica en tiempo real.
2.1 Tensión

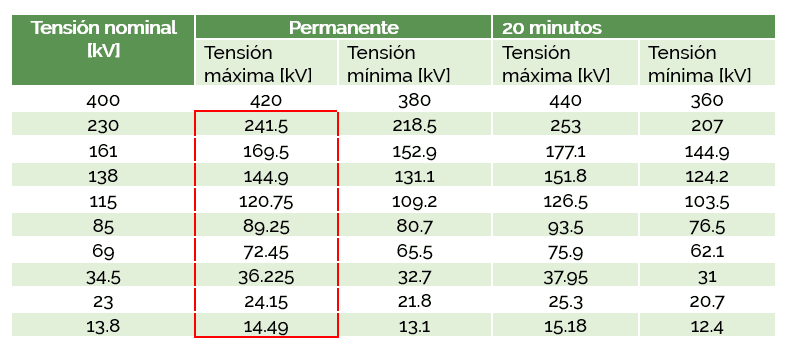

Los Centros de Carga deberán soportar Variaciones de Tensión: En Estado Operativo Normal
- +/- 5% de manera permanente, en condiciones distintas al Estado Operativo Normal.
- +/- 10% hasta por 20 minutos.
2.2 Frecuencia
2.2 Frecuencia

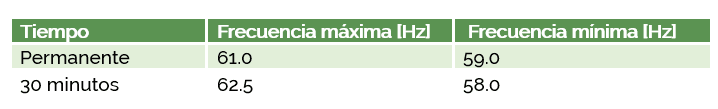

Los Centros de Carga deberán soportar variaciones de frecuencia:
- +/- 1 Hz en estado permanente.
- +/- 2.5 Hz por 30 minutos.
2.3 Corto Circuito

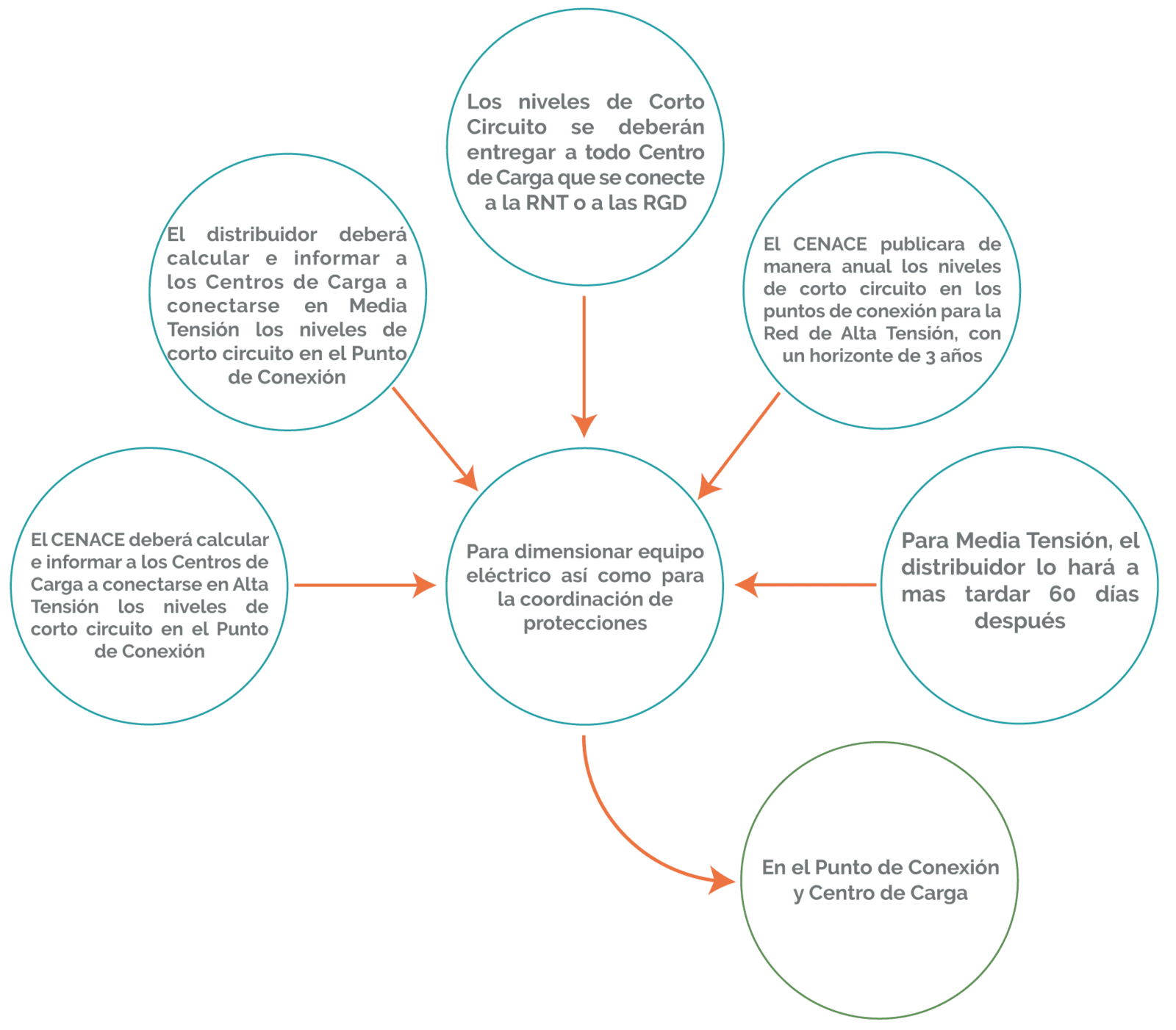

2.3 Corto Circuito
2.4 Factor de Potencia
2.4 Factor de Potencia
El Factor de Potencia (FP) o Cos (φ), se define como la relación entre la potencia que produce el trabajo (Potencia Activa) y la potencia total (Potencia Aparente) consumida o suministrada.

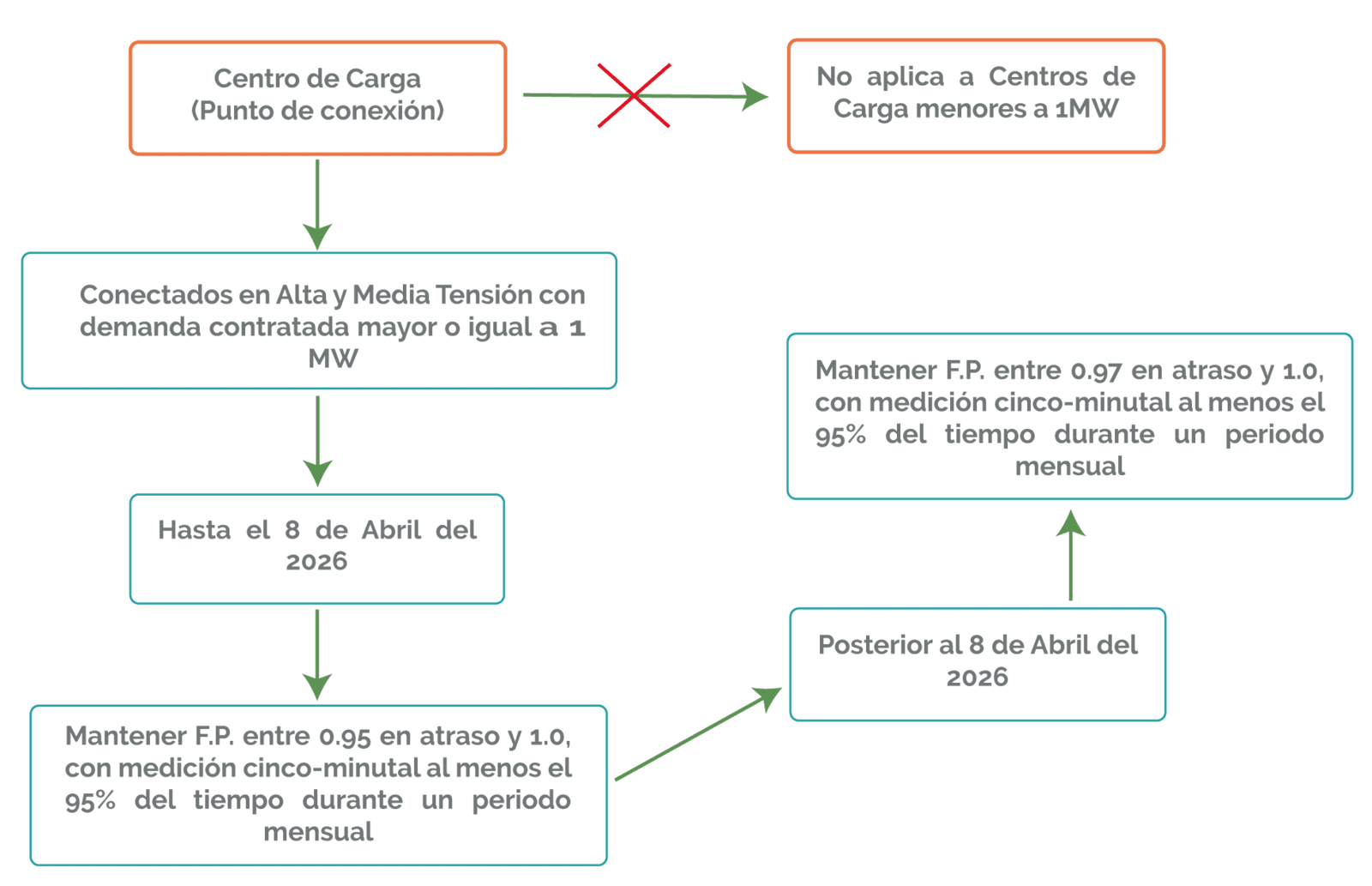

Los Centros de Carga Conectados en Media tensión con una demanda contratada igual o superior a 1 MW, tendrán un periodo transitorio no mayor a 2 años, contados a partir de la publicación del presente documento en el DOF, para asegurar el cumplimiento con el requerimiento de factor de potencia.
2.5 Protecciones
2.5 Protecciones
Los Puntos de Conexión de Centros de Carga en la RNT y en las RGD deben contar con esquemas de protección. En tanto no se cuente con Norma Oficial Mexicana o especificación técnica aprobada por la CRE, todos los esquemas de protección de los Centros de Carga en los Puntos de Conexión deben cumplir con los requerimientos señalados durante los procesos de Conexión o Modificación Técnica conforme al Manual para la Interconexión de Centrales Eléctricas y Conexión de Centros de Carga.
El Transportista y/o Distribuidor deberán verificar los sistemas de protección para asegurar su adecuada coordinación de protecciones para liberar fallas atendiendo los siguientes criterios y durante el proceso de Conexión o Modificación Técnica:
- Detección de fallas internas y externas a la Red particular.
- Operación ante baja y alta tensión.
- Operación ante baja y alta frecuencia.
- Operación ante sobrecarga de circuitos.
- Operación ante sobrecarga de transformadores.
- Operación de protecciones de respaldo.
Los Centros de Carga se deberán coordinar con el Transportista y/o Distribuidor para el ajuste de las protecciones en el Punto de Conexión.
- Cualquier cambio o ajuste que el Centro de Carga desee realizar a los sistemas de protección en el Punto de Conexión deberá notificarlo previamente de conformidad con el Manual Regulatorio de Coordinación Operativa.
Los Centros de Carga son responsables de la implementación y funcionamiento de sus sistemas de protección. Las protecciones de los Centros de Carga en el Punto de Conexión que se encuentren conectados en Alta o Media Tensión se deberán coordinar con el Transportista o Distribuidor según corresponda para lograr este objetivo. Los sistemas de protección de los Centros de Carga deben estar coordinados y ser capaces de liberar las fallas causadas en sus instalaciones.
Referencias:
RESOLUCIÓN Núm. RES/550/2021 de la Comisión Reguladora de Energía por la que se expiden las Disposiciones Administrativas de Carácter General que contienen los criterios de eficiencia, calidad, confiabilidad, continuidad, seguridad y sustentabilidad del Sistema Eléctrico Nacional: Código de Red. https://dof.gob.mx/2021/CRE/CRE_311221.pdf
