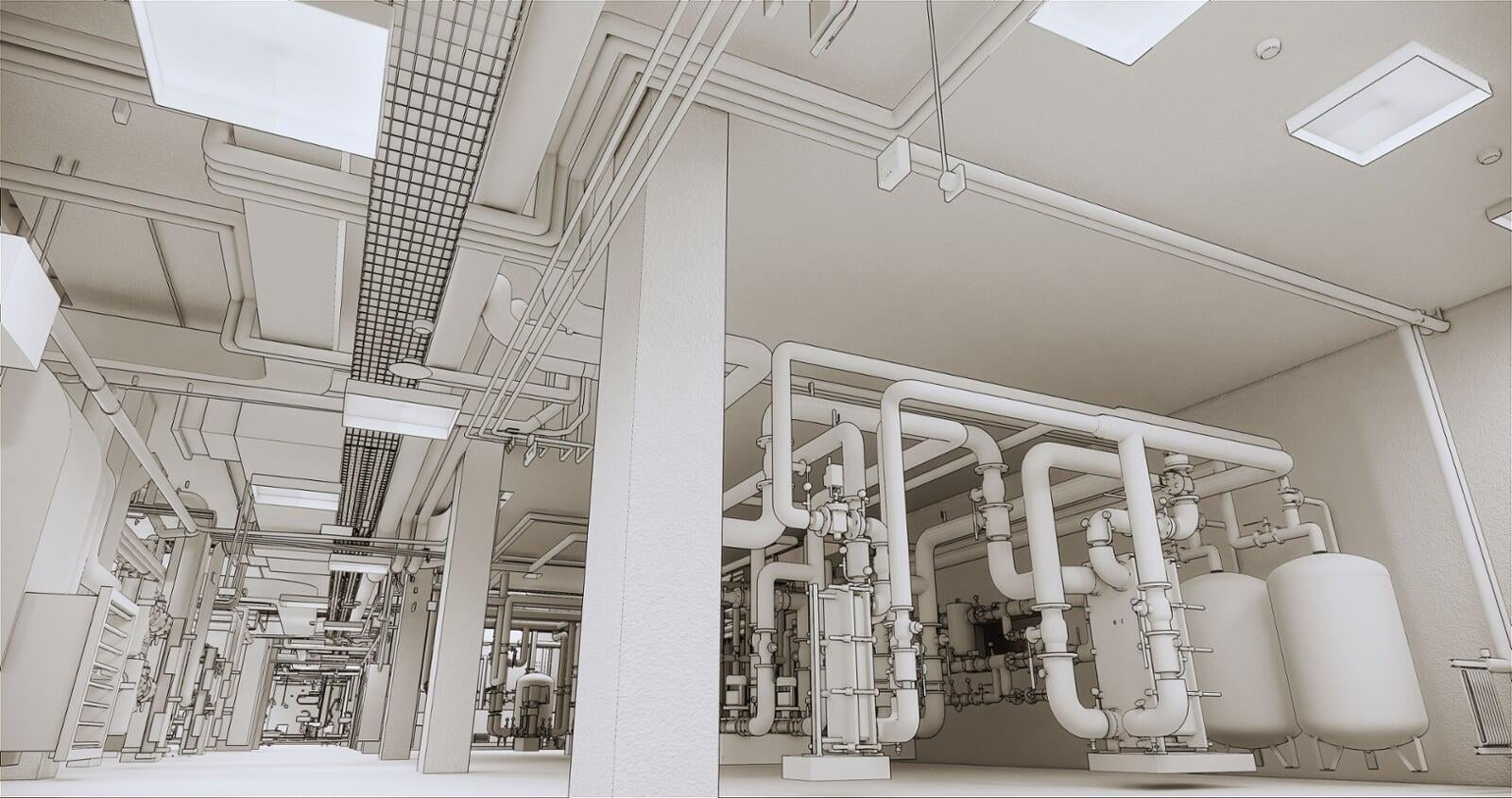

Importancia de las auditorias en los modelos BIM

13.01.22 10:28 PM By kinenergy.internacional

“Lo que no se define no se puede medir. Lo que no se mide, no se puede mejorar.  Lo que no se mejora, se degrada siempre”.  William Thomson Kelvin (1824 – 1907)

¿Qué es una auditoria de modelo BIM?


Para entender lo que es una auditoria en modelos BIM, primero debemos entender el concepto de auditoría, la RAE lo define como una Revisión sistemática de una actividad o de una situación para evaluar el cumplimiento de las reglas o criterios objetivos a que aquellas deben someterse “.



Por lo tanto, una auditoría para modelos BIM es una revisión sistemática  para evaluar el cumplimiento de un conjunto de reglas o criterios objetivos que se han acordado. Es decir, se debe seguir un proceso para generar:


  • Un listado de reglas a comprobar, cada una de éstas debe ser del tipo:

o  Si/no

o  Valor mínimo y/o valor máximo

o  Porcentaje



  • Herramientas de comprobación.
  • Establecer fechas y condiciones de ejecución de la revisión.
  • Crear objetivos, que se puedan medir, que no sean opinables, se cumple o no se cumple.
  • No se evalúa la calidad de soluciones arquitectónicas o ingenieriles (ni estéticas, ni de funcionalidad).
  • Debe ser documentado en el EIR, en el BEP o a nivel interno.


¿Qué tipos de auditorías existen?



Para realizar una auditoria BIM debemos definir qué tipo de análisis haremos, es decir, si realizaremos una revisión en cuanto al proyecto o en cuanto al modelo en sí.


Si realizamos una auditoria de proyecto podemos analizar:

  • Superficies y distancias, por normativa.
  • Listado de necesidades del cliente: número y tamaño de baños.
  • Detección de interferencias, entre algunas otras.


En cambio, si realizamos la auditoría del modelo en si revisaremos elementos como:


  • Tamaño del archivo.
  • Cantidad y clasificación de vistas.
  • Nomenclatura de parámetros, materiales, etc.
  • Modelado correcto para mediciones, planificación, etc.



¿Por qué realizar auditorías de modelo?


Ya que de los modelos BIM obtenemos información de manera automática debemos tener la certeza de que se haya ejecutado de manera precisa, se debe comprobar que se hayan seguido los criterios de modelado para así tener la información correcta.


Los modelos BIM son sujetos de intercambio entre personas que no los crearon, así que estos deben tener una estructura ordenada, deben estar “limpios” es decir contener solo los elementos que serán utilizados en el proyecto para pesar lo imprescindible.


Los modelos están sujetos a normas dadas por el cliente, por lo que se debe revisar que estén los parámetros y nomenclaturas especificados, los formatos solicitados y todos los requerimientos dados para el modelo BIM.



¿Cuándo debe hacerse una auditoría?



Existen dos casos para poder contestar esta pregunta, la primera es si uno es el creador del modelo, se debe estipular un plazo para detectar fallos de modelado e incumplimientos de contrato previamente a una entrega para revisar que el modelo cumpla con lo requerido, esta revisión se realiza sobre los modelos nativos.


El segundo caso es siendo cliente, esta revisión se da cada vez que se recibe una entrega importante y dependiendo de la complejidad del proyecto se debe definir si se realiza una revisión automatizada.



¿Cómo se realiza?


Las auditorias de modelos BIM se pueden realizar de manera manual o automatizada, esto se define de acuerdo con la complejidad del proyecto y de si contamos con las herramientas y recursos para realizarla de manera automática.

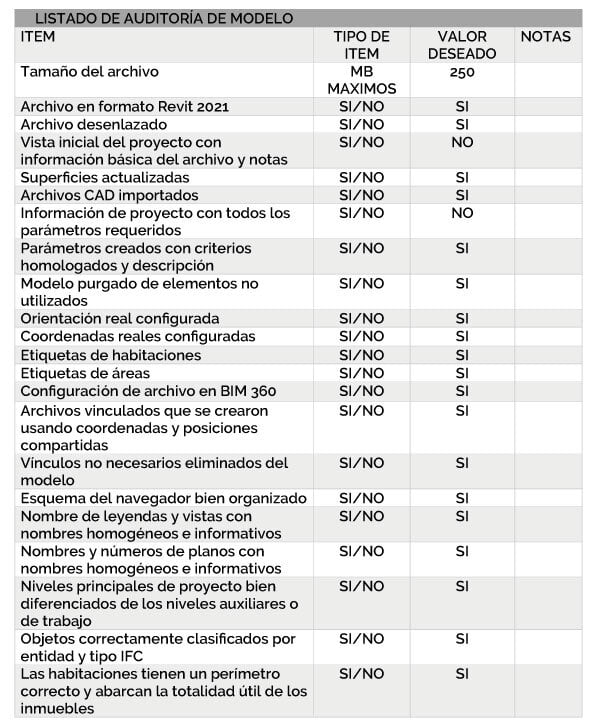

De manera manual se debe definir lo que se requiere comprobar en un listado, se debe definir el tipo de valor, el valor deseado, los puntos asignados, el si cumple o no con los requisitos.

Por otra parte, de manera automatizada, de igual manera debemos generar una lista de lo que analizaremos y de ahí debemos definir las reglas dentro del mismo software utilizando filtros.

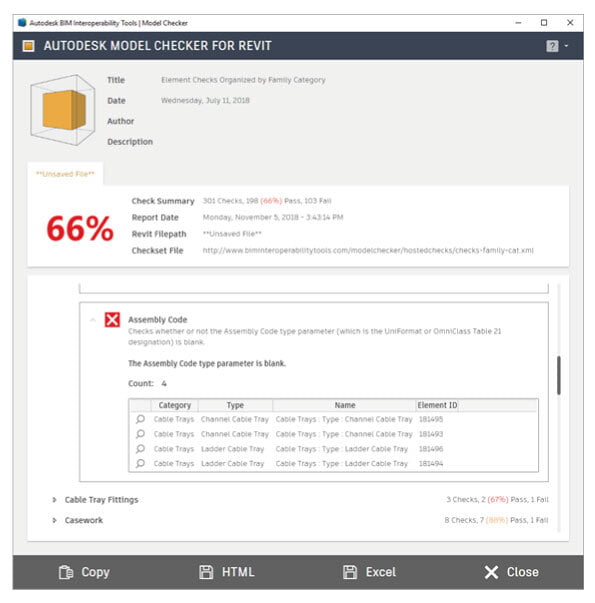

Reporte generado por Autodesk Model Checker

En cuanto a las herramientas que se utilizan para realizarlo de manera automatizada están los plugins de Revit tales como:



  • Revit Model Review
    • Gratuito para suscriptores de Autodesk.
    • Desde Revit 2010 hasta Revit 2020.
    • Interfaz más tosca.
    • No estaba localizado (idioma y estilo de decimales).
  • Autodesk Model Checker for Revit
    • Gratuito para todo el mundo.
    • Desde Revit 2013. Sustituye definitivamente a Model Review en la versión 2021.


También esta Solibri Office


  • Sólo para IFC y DWG en 3D.
  • Puedes crear reglas muy potentes.



En cuanto a plataformas web encontramos:


  • BIMSPOT

o  Solo para IFC.

o  Usa el concepto de KPI (Indicador Clave de Rendimiento).



  • MODELICAL

o  IFC y Revit.

o  Informes muy visuales.



La realización de auditorías en modelos BIM nos ayuda a ser más rigurosos y a mejorar día a día, es importante comenzar a realizarlas ya sea de manera manual o automatizada, lo cual nos dará un margen de error más pequeño y a tener información más precisa para la toma de decisiones.


Recuerda que si necesitas ayuda con tus proyectos BIM nuestra consultoría en ingeniería es tu mejor opción. ¡Contáctanos!


Iván Téllez

Modelador Revit MEP

Iván cuenta con más de 5 años de experiencia en el desarrollo de proyectos ejecutivos, así como en el desarrollo de proyectos BIM en el área Electro-mecánica tanto en proyectos de plantas industriales como en proyectos de retail.
