Pruebas de hermeticidad ¿Qué son y para que sirven?

03.12.21 02:21 AM By kinenergy.internacional

El Test de Hermeticidad o estanqueidad del edificio es un ensayo encaminado a determinar el nivel de permeabilidad de la envolvente de un edificio mediante la presurización o la despresurización del mismo (se utiliza un ventilador acoplado generalmente a la puerta principal de la vivienda o edificio y así analizar su hermeticidad).


 Hay tres componentes primarios en una puerta blower:


1.  Un ventilador calibrado de velocidad variable, capaz de inducir una gama de corrientes de aire suficientes para presurizar y despresurizar una variedad de tamaños de construcciones.

2.  Un manómetro (instrumento para realizar mediciones de la presión) para medir simultáneamente el diferencial de presión inducido alrededor de la cara del ventilador y a través de la envoltura del edificio, como resultado de la corriente de aire del ventilador.

3.  Un sistema de montura, utilizado para colocar el ventilador en una apertura del edificio, como una puerta o una ventana.

Hay una gran cantidad de pruebas que se pueden hacer con este equipo entre las que destacan son:

  • Prueba de hermeticidad para infiltración, para ahorro de energía.
  • Prueba de hermeticidad para cumplimiento del NC-V4 EQp2: Environmental Tobacco Smoke Control.
  • Procedimiento de integridad del recinto para sistemas de extinción de incendios de agentes limpios.
  • En hospitales y salas blancas, para mantener las condiciones termohigrométricas sin penalizar la factura energética.
  • En hospitales y salas blancas, para mantener las condiciones asépticas necesarias para las intervenciones.
  • Aislar nuestra vivienda de agentes contaminantes, muy útil en grandes núcleos urbanos con exceso de contaminación atmosférica.
  • En modo presurización, podemos localizar grietas en la cubierta usando termografía infrarroja o botes de humo.

Todas las pruebas mencionadas anteriormente tienen diferente normatividad de aplicación y algunas variaciones en el método de presurización o despresurización, aunque el principio fundamental es el mismo.


Localizar aperturas por donde no se esté cumpliendo con la hermeticidad del recinto.

Nuestro articulo lo vamos en dividir en las siguientes 3 partes:


1.  Ahorro energético para viviendas.

2.  Prueba de hermeticidad para cumplimiento del NC-V4 EQp2: Environmental Tobacco Smoke Control para LEED.

3.  Procedimiento de integridad de recinto para sistemas de extinción de incendios con agentes limpios (NFPA-2001).


En esta primera parte del artículo abordaremos las pruebas de hermeticidad para ahorro energético que es un requerimiento para la certificación Passivhaus el cual es un estándar de calidad con respecto a la eficiencia energética. Este estándar busca un mayor confort térmico de los habitantes en un espacio y certifica viviendas con un muy bajo consumo energético.


De acuerdo con el Passivhaus Institut de Alemania una construcción deberá de cumplir con los siguientes puntos.


  • Súper aislamiento.
  • Eliminación de puentes térmicos.
  • Control de las infiltraciones.
  • Ventilación mecánica con recuperación de calor.
  • Ventanas y puertas de altas prestaciones.
  • Optimización de las ganancias solares y del calor interior.
  • Modelización energética de ganancias y pérdidas.

La prueba como método de detección de fugas energéticas.


Su incorporación en el proceso constructivo y en las rehabilitaciones energéticaspermite solucionar errores de diseño o construcción y garantizar el cumplimiento de los objetivos iniciales en cuanto a temperatura de confort y consumo energético.

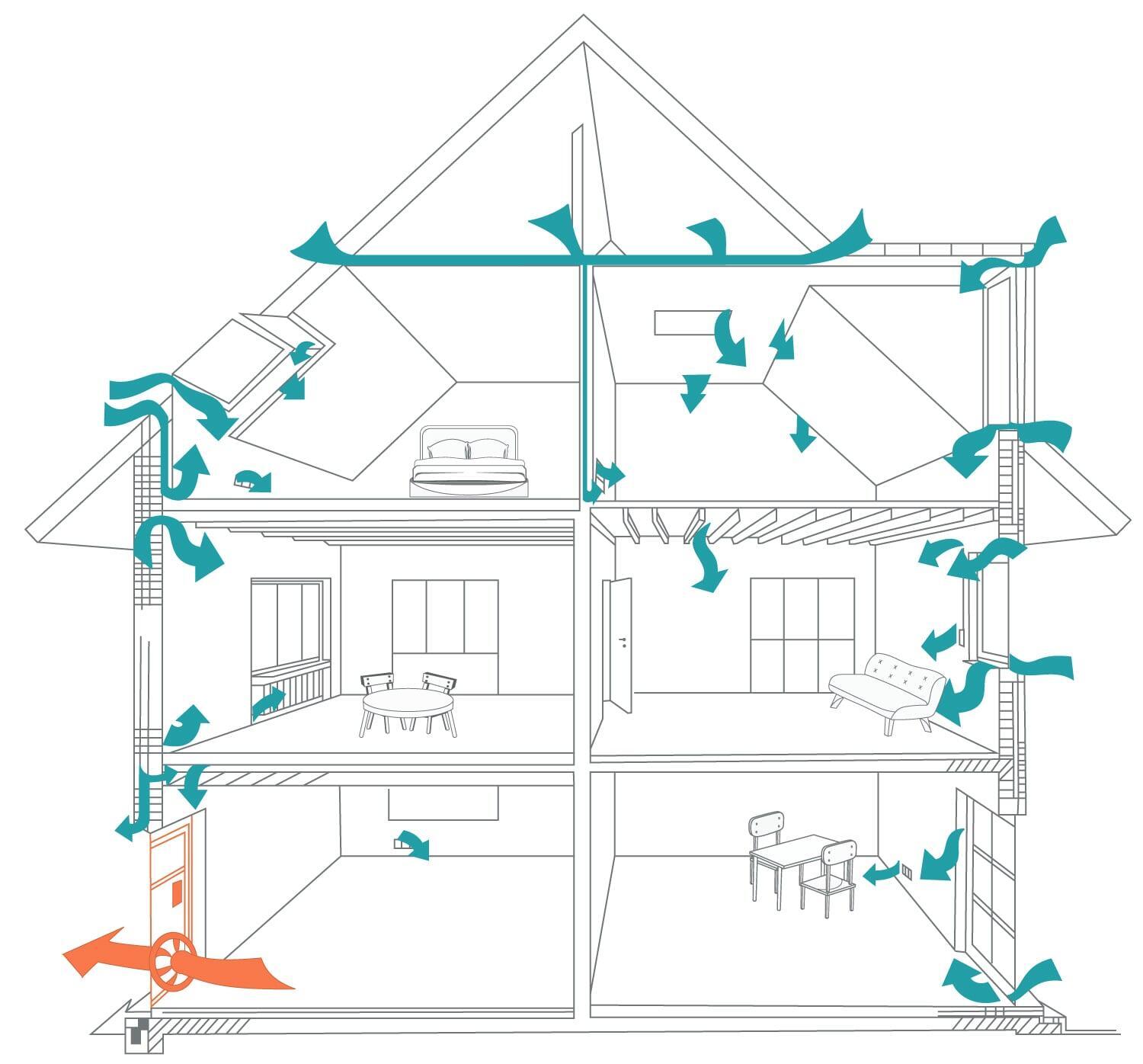

Los edificios precisan de ventilación controlada para mantener la calidad del aire, pero las infiltraciones a través de la envolvente son aquellos intercambios de aire no deseados. Estas pueden surgir debido a la porosidad de los materiales constructivos, juntas mal acabadas u oberturas no identificadas. Además, las infiltraciones pueden producir otros problemas como ruidos, entrada de suciedad, olores, humos del exterior y otros contaminantes.

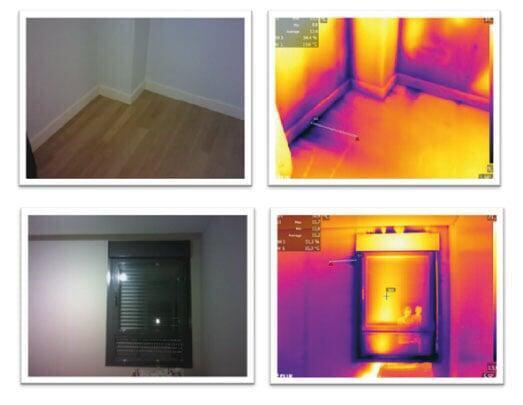

Esta técnica, combinada con la termografía infrarroja, ofrece resultados excepcionales para determinar la eficiencia energética del edificio.


Para realizar un ensayo en un departamento o casa en general se deberá:


  • Sellar las entradas de aire naturales de la vivienda, como por ejemplo la campana de extracción de la cocina o las rejillas de ventilación.
  • Colocar una lona con los marcos, bien en la puerta principal de la vivienda o bien en una ventana (así revisamos también la puerta principal).

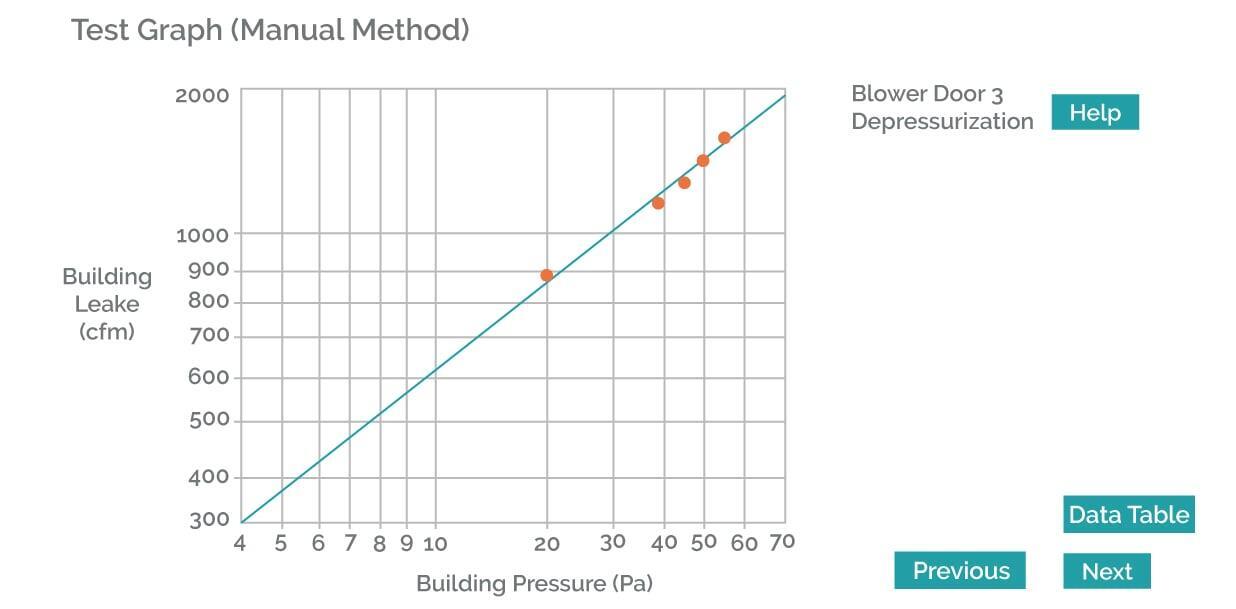

  • Introducir los datos de la vivienda en el software, como la superficie, el volumen, el año de construcción y otros datos que nos pedirá el programa.


La prueba de hermeticidad-estanqueidad está normalmente pensada para asentamientos residenciales. Asimismo, se está utilizando de manera más más común en asentamientos comerciales, por ejemplo, la Administración de Servicios Generales (GSA) de Estados Unidos pide como requisito comprobar la hermeticidad de los nuevos edificios de gobierno.

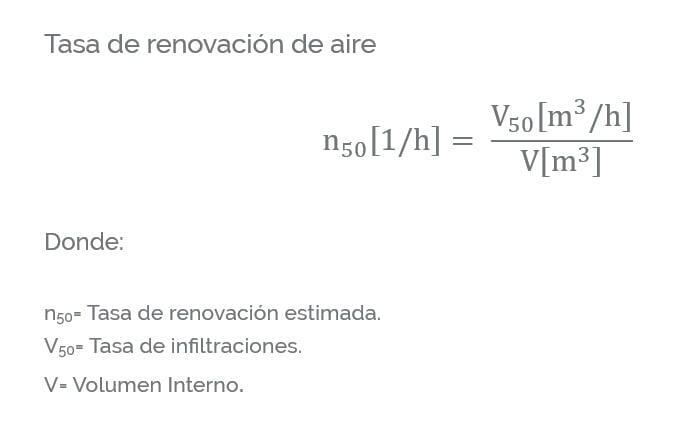

Esta prueba nos proporcionará el valor n50, es decir, la tasa de renovación del aire de la vivienda por hora; cuanto mayor sea este valor, menos hermética será nuestra vivienda y mayor coste energético tendremos:

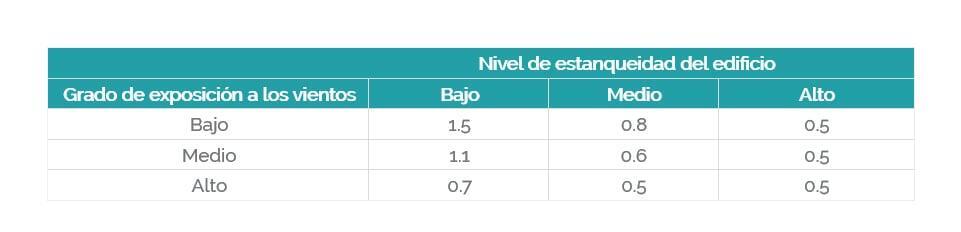

Las condiciones de estanqueidad dependen también del grado de exposición a los vientos de la vivienda.

Grado de exposición a los vientos:



  • Bajo: edificios en campo abierto o edificios muy altos en cascos urbanos.
  • Medio: edificios en campo abierto con árboles u otros edificios alrededor; urbanizaciones de baja densidad constructiva.
  • Alto: edificios con altura media o menor en cascos urbanos y edificios en bosques.

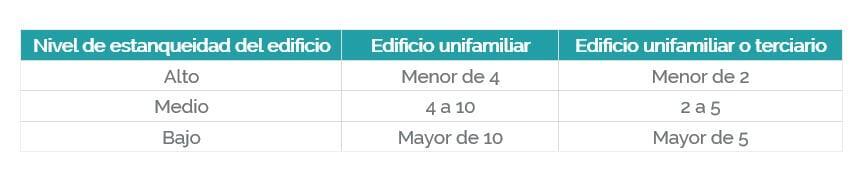

Para definir cuál es el nivel de estanqueidad de un edificio se utiliza el promedio de renovaciones hora cuando el edificio se somete a una diferencia de presión entre el exterior y el interior de 50 Pa, conocido como n50

Lo ideal para la realización de esta prueba es la de encontrar niveles de estanqueidad bajos (menores a 5).

Recuerda que si necesitas ayuda para garantizar la eficiencia energética de tus proyectos ¡Nuestros expertos te pueden ayudar! ¡Contáctanos!


José Luis Arcos

Especialista HVAC

Cuenta con más de 14 años de experiencia en sistemas de HVAC (Heating, Ventilation, Air Conditioning), ha desarrollado actividades en el área de diseño, instalación y TAB (Testing, Adjusting and Balance) de sistemas de climatización en bancos, centros de telecomunicaciones, retail, hoteles, centros comerciales y edificios.

En 2016 se unió a KINENERGY como especialista en comisionamiento en HVAC, donde se ha enfocado en el desarrollo de pruebas funcionales a sistemas de HVAC para certificación LEED hasta la realización de pruebas integrativas de Commissioning nivel 5, de igual manera ha participado en diversos proyectos realizando pruebas de Cx, TAB, pruebas a envolvente y de Integrity Room, en México, Centroamérica y Sudamérica.
