Una de las pruebas de aceptación que se aplican a los cables de potencia es la “medición de tensión soportada a muy baja frecuencia” también conocida como prueba VLF (very low frequency), que se realiza en campo a cables de media y alta tensión con una clasificación de 5 kV a 69 kV estipuladas en la norma IEEE 400.2.
Cuando hablamos de la prueba VLF nos referimos a un método de prueba que utiliza señales de corriente alterna a frecuencias inferiores a 1 Hz, la cual solamente nos indica que el cable bajo prueba pasa o no pasa, es decir, se le aplicará tensión de prueba a un cable de 2 a 3 veces la tensión nominal y este cable tendrá que soportar la tensión en un tiempo determinado.
Con respecto al tiempo de prueba:
- El tiempo de prueba mínimo recomendado para una prueba a un cable envejecido es de 30 minutos a 0.1 Hz. Si el cable se considera importante se debe extender el tiempo de prueba a 60 minutos a 0.1 Hz.
- El tiempo de prueba mínimo recomendado para instalación o aceptación de un cable nuevo es de 60 minutos a 0.1 Hz.
- Un tiempo de prueba dentro del rango de 15 a 30 minutos puede ser considerado si las características monitoreadas permanecen estables durante al menos 15 minutos.

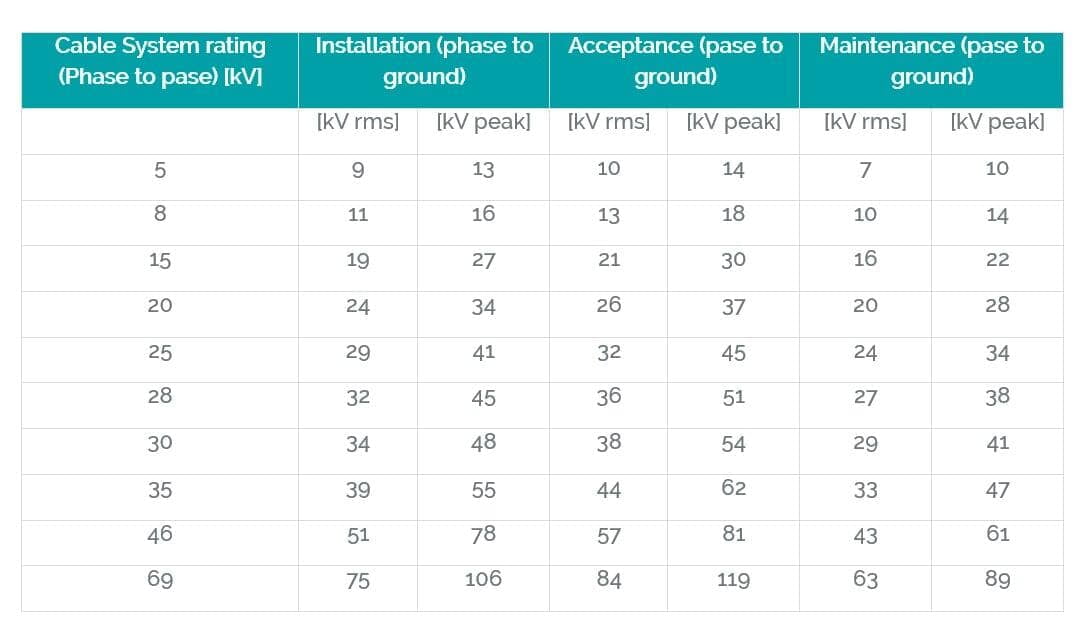

La tensión de prueba está estipulada en la IEEE 400.2 de acuerdo con la condición del cable, como se muestra en la siguiente tabla:
Cuando el cable bajo prueba pasa la prueba de tensión soportada a muy baja frecuencia (VLF) de acuerdo con la norma IEEE 400.2, el cable se descarga para poder volver a entrar en operación; este valor solo te dirá si el cable soporta la tensión de prueba en el tiempo programado, pero no indica las condiciones reales del cable.
En el equipo de Commissioning de KINENERGY llevamos a cabo la validación y aceptación de las pruebas VLF en cables que requieren energización en media tensión para instalaciones nuevas o existentes, verificando que las condiciones de prueba sean las adecuadas, así como asegurándonos que se respeten los estándares y requerimientos normativos específicos para cada sistema. ¡Contáctanos si quieres conocer más de nuestros servicios!
