Sistemas de detección contra incendios. Puntos clave para su instalación

22.07.21 01:04 AM By kinenergy.internacional

Contar con un sistema de alarma contra incendios nos ayuda a detectar situaciones de emergencia. Estos dispositivos nos dan aviso si está ocurriendo una situación que pueda poner en riesgo nuestra integridad o inclusive nuestra vida. Adicionalmente, nos permite salvaguardar una propiedad y el medio ambiente al evitar que una situación de peligro se convierta en una catástrofe.


Para realizar un adecuado diseño de un sistema de detección contra incendios es importante que los profesionales conozcan los lineamientos basados en la norma NFPA 72


Pero ¿qué es la NFPA?


La Asociación Nacional de Protección Contra Incendios (NFPA) es una organización global autofinanciada sin fines de lucro, fue establecida en 1896 con el objetivo de eliminar la muerte, lesiones y pérdidas económicas y de propiedades relacionadas con incendios y la electricidad.


La NFPA 72 es una norma que cubre la aplicación, instalación, ubicación, desempeño, inspección, prueba y mantenimiento de los sistemas de alarma de incendio.


Al momento de diseñar e instalar estos sistemas, además de conocer las normas establecidas por la NFPA, los profesionales deben contemplar lo siguiente:

  • Se debe realizar una selección adecuada del dispositivo a utilizar.
  • Se debe conocer, ¿dónde se ubicarán los detectores, las estaciones manuales y los dispositivos de notificación?
  • Es de suma importancia que los sistemas de alarma contra incendios y los sistemas de comunicación de emergencia sean desarrollados por personas que cuenten con amplio conocimiento en el diseño, aplicación, instalación y prueba de estos.

Otro punto a considerar durante el desarrollo de dichos sistemas es la ubicación. Su montaje debe ser puntual y estos deben de ser ubicados en cielorraso. Debemos localizar los detectores en el centro de un rectángulo; en el caso de ser colocados en un muro lateral es importante que entre la losa y el detector haya 30 centímetros en dirección descendente, los cuales deben ser medidos desde la losa hasta la parte superior del detector.


Cada detector está diseñado para cubrir un área específica. Ante la ausencia de criterios específicos de diseño, el área de cobertura que se adopta es de 9.1 metros, para detectores ubicados a una altura de 0 a 3 mts sobre nivel de piso terminado. Es trascendental que la distancia desde el centro del detector hasta el punto más lejano de cobertura sobre el cielorraso no exceda un radio de 6.4 mts.

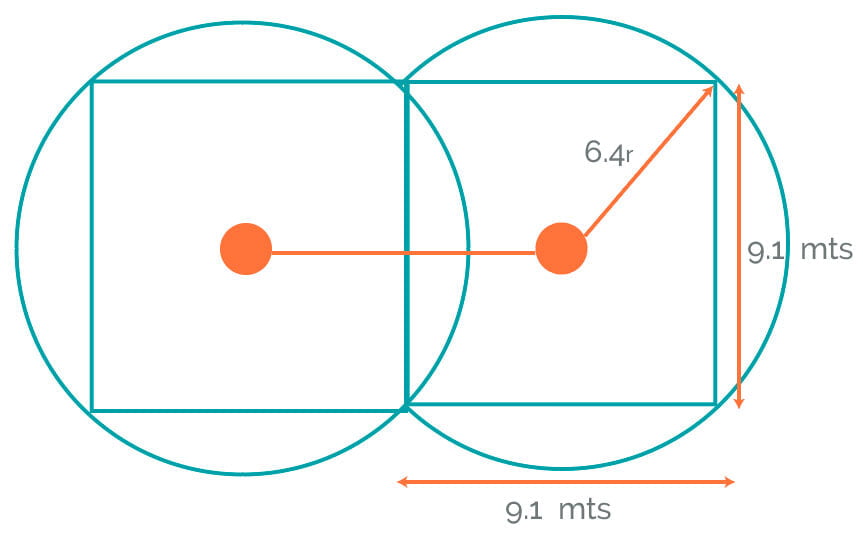

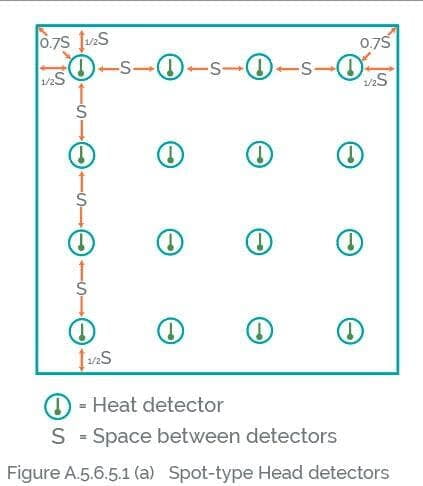

En los cielorrasos planos, todos los puntos deben tener un detector dentro de una distancia igual a 0.7 veces el espaciamiento seleccionado (.7*S) como se muestra en la siguiente imagen.

Para áreas rectangulares se puede ampliar el espaciamiento, siempre y cuando se respete el radio máximo de 6.4 metros desde el detector hasta el punto más lejano de cobertura sobre el muro lateral.

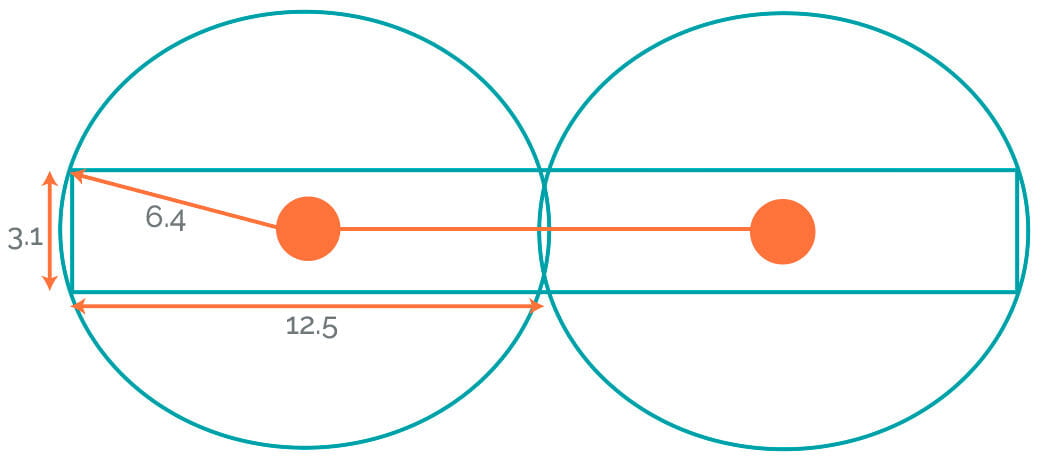

En la siguiente imagen se aprecia un ejemplo de espaciamiento de un corredor de 3.1 mts x 12.5 mts de área.

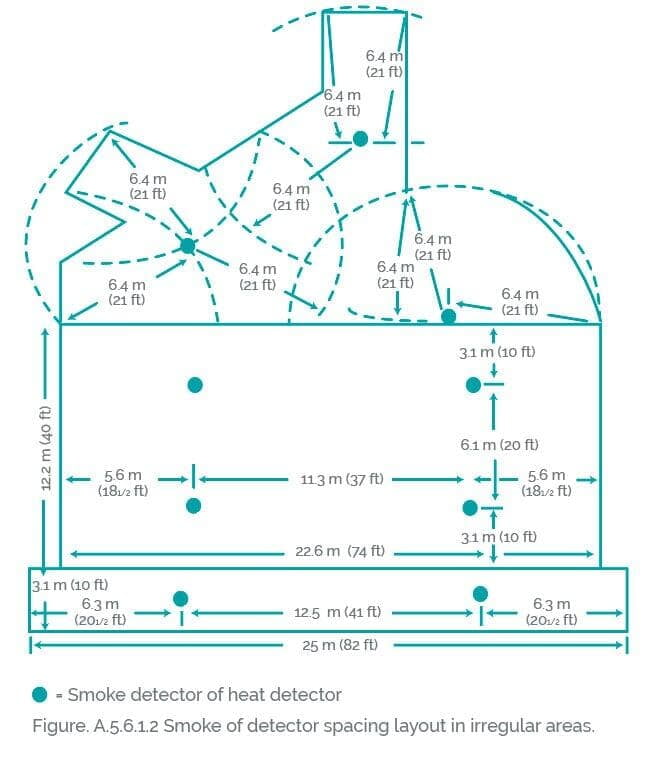

Para espacios de forma irregular, vamos a ubicar los dispositivos siempre buscando cubrir toda el área. (Véase en la siguiente imagen)

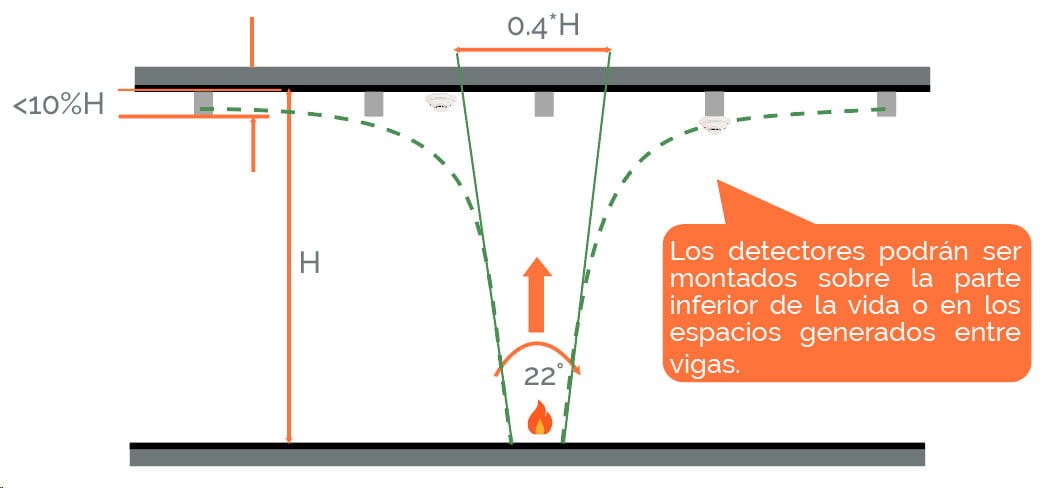

Para techos con vigas, la distribución y ubicación de los detectores se verá afectada en función de la profundidad que tenga la viga, así como del espaciamiento entre ellas. Por ejemplo, si la profundidad de la viga no supera el 10% de la altura, se considera cielorraso plano como se muestra a continuación.

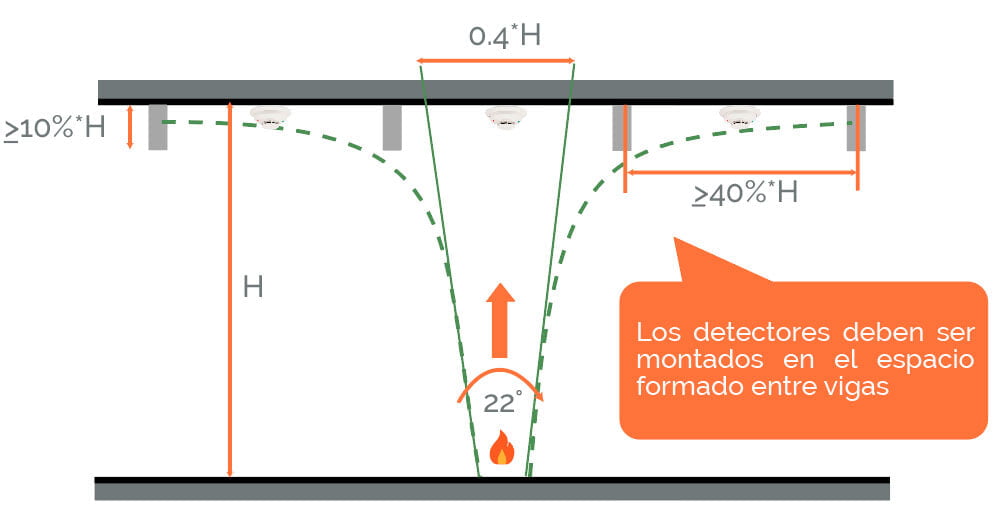

Pero si la profundidad de la viga es igual o mayor al 10% de la altura, se considera cielorraso con vigas. La ubicación del detector se verá afectada según sea el porcentaje de altura entre éstas. Para vigas con una profundidad igual o mayor al 10% de la altura y distancia entre las mismas (centro a centro) sea igual o superior al 40% de la altura del cielorraso, el detector se ubicará entre el espacio de la viga como se aprecia en la siguiente imagen.

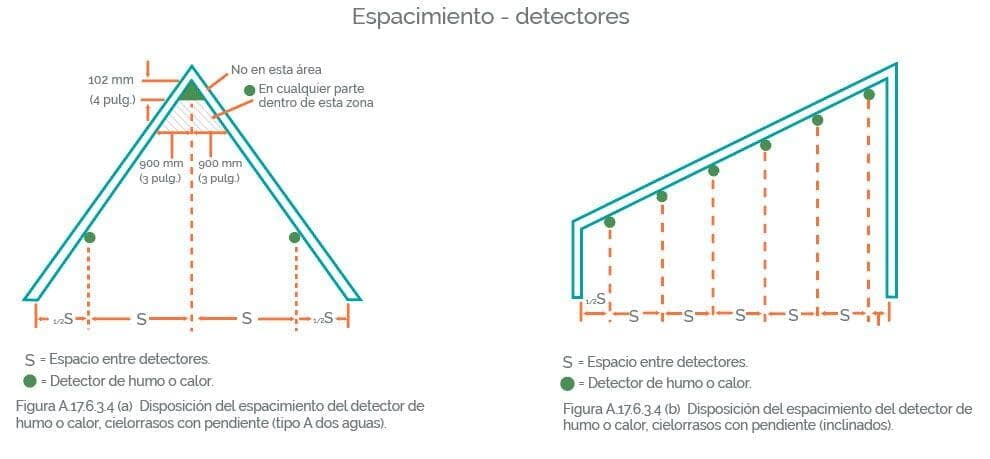

Para la ubicación de detectores en techos inclinados, el espaciamiento va a ser similar al de uno normal en techo liso, solo teniendo en cuenta las diferentes alturas que tenga la pendiente.

Otro punto importante que nos establece la norma NFPA 72 para el diseño de estos sistemas es conocer los lugares en donde no deben ser instalados estos dispositivos.


Por ejemplo, el anexo A. 17.7.3.2  nos dice que en áreas cielorraso elevadas, donde no se pueda acceder a los detectores de humo para un mantenimiento y pruebas periódicas, se debe considerar la instalación de detectores tipo As proyectado o de tipo muestreo de aire, en aquellos casos en donde no se pueda suministrar un acceso.

Adicionalmente, la norma NFPA 72 en el apartado 17.14.8. menciona que las estaciones manuales de alarma de incendio deben utilizarse solo con el propósito de activar las alarmas de incendio. Para su instalación establece los siguientes puntos:

  • Deben estar ubicadas dentro de los 5 pies (1.5 m) del  vano de una puerta de salida en cada uno de los pisos.
  • Tienen que colocarse de modo que sean claramente visibles, sin obstrucciones y accesibles.

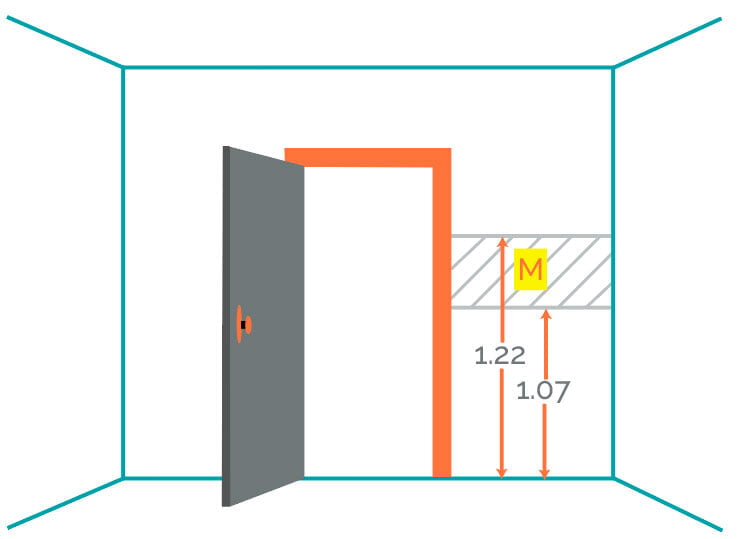

  • La altura a considerar no debe ser menor a 1.07 metros, ni mayor a 1.22 metros con relación al piso terminado.

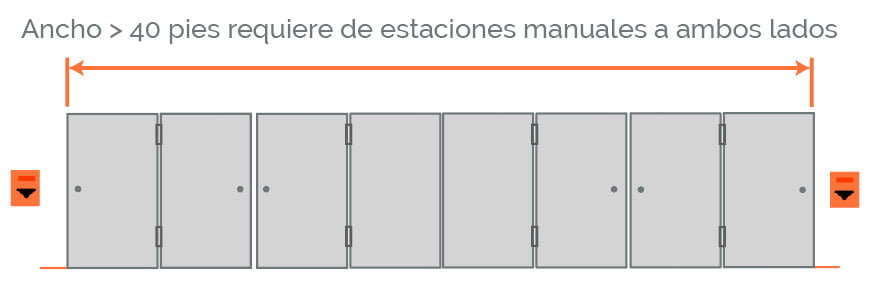

  • Cuando en la misma área se tenga un ancho igual o mayor a 12.2 mts, se deberá contar con 2 estaciones manuales, una en cada lado.
  • Las estaciones manuales de alarma de incendio deben ser provistas de modo que la distancia de recorrido hasta la estación manual de alarma de incendio más cercana no exceda de 200 pies (61 m), medida horizontalmente en el mismo piso.
  • Las estaciones manuales de alarma de incendio deben ser de color rojo, excepto que se instalen en un entorno que impida el uso de pintura o plástico de este color.

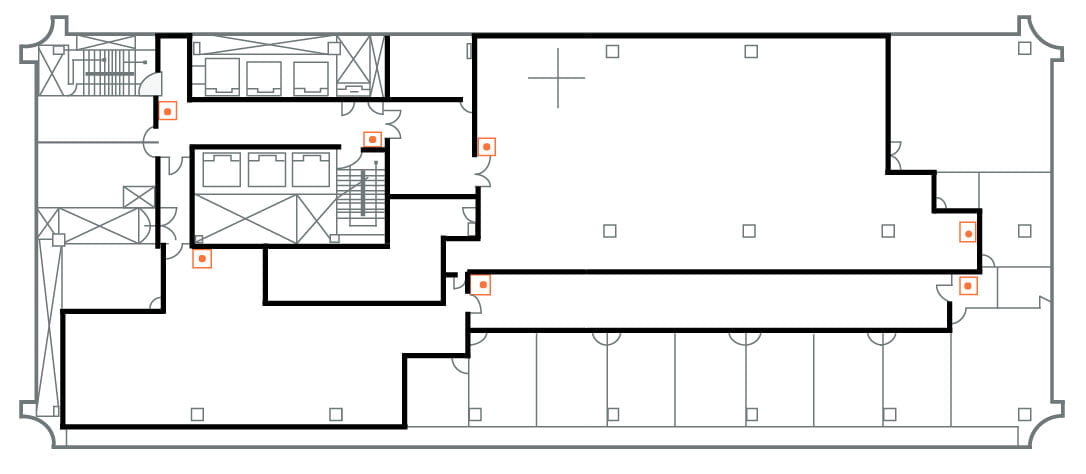

  • Se debe considerar para el sembrado de estaciones manuales las salidas de emergencia, así como la separación de cuartos, muros y puertas, para identificar los puntos ideales para su instalación y que sean de fácil acceso.

Si deseas conocer los tipos de dispositivos utilizados en el diseño de Sistemas de detección contra incendios ¡no te pierdas la segunda parte de este artículo!
