Detrás de cada proyecto destacado y cada instalación de ingeniería mecánica, eléctrica y de fontanería (MEP) se encuentra un elemento esencial: la soportería.
Su correcta instalación es la clave para la seguridad, eficiencia y durabilidad de cualquier proyecto. En este artículo, exploraremos qué es la soportería y los tipos más comunes que se utilizan en proyectos de ingeniería MEP.
Primero que nada, debemos comenzar a explicar ¿qué es la soportería?
La soportería es un conjunto de elementos que desempeñan un papel fundamental en la correcta fijación de tuberías, ductos, charolas porta cables y otros componentes de instalaciones MEP sobre estructuras existentes, como losas, columnas y trabes.
Podemos pensar en la soporteria como los cimientos invisibles que sostienen todo el sistema y su función principal es evitar tensiones excesivas, fugas en uniones, esfuerzos desmedidos en los elementos de soporte y el pandeo excesivo en tuberías que requieren pendiente para drenaje.
La soporteria cumple una serie de funciones que son esenciales para cualquier instalación MEP de calidad, a continuación, te compartimos los tipos de soportería más comunes dentro de un proyecto de ingeniería MEP.
1. Soporteria colgante
1. Soporteria colgante
Es esencial para mantener las instalaciones elevadas de manera sólida y de acuerdo con el diseño del proyecto.
- Unicanal liso: Tira metálica que sirve para la fijación de tuberías (eléctricas, comunicaciones, ductería y charolas porta cables. Su fijación es por medio de varillas y/o tornillería.

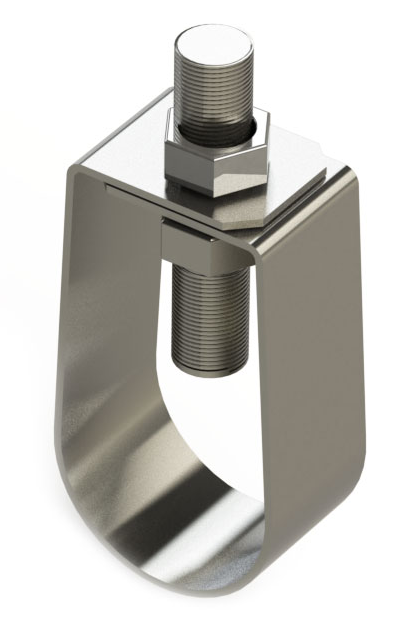

- Abrazadera tipo pera: Ideal para asegurar tramos colgantes de tuberías eléctricas, hidráulicas, de control, etc. Su fijación es por medio de una varilla 3/8” y el tamaño de la abrazadera dependerá del diámetro de la tubería, desde ½” a 4”.

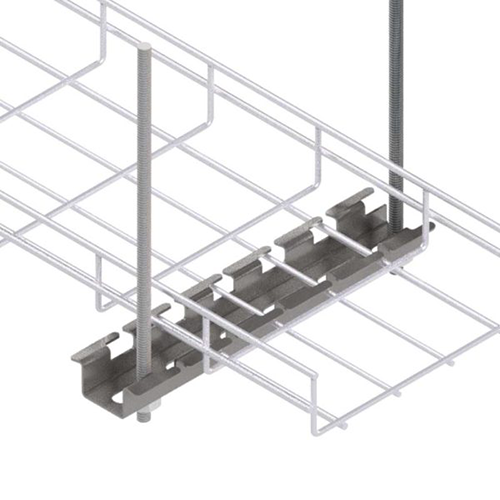

- Canal de soporte central: Tira perforada soportada por una varilla central, tuercas y rondanas.

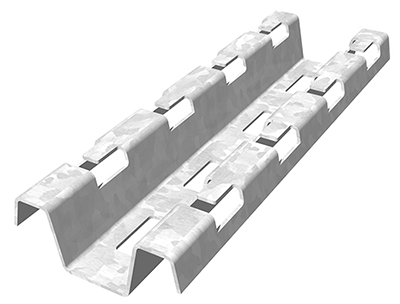

- Canal horizontal y universal dentado: Tira metálica dentada para fijar charolas porta cables tipo malla, ya sea en colgante, en muro o piso.

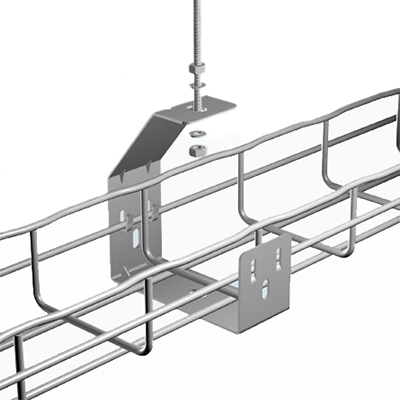

- Suspensión gancho colgante: Gancho colgante metálico fijado con varillas, tuercas y rondanas.

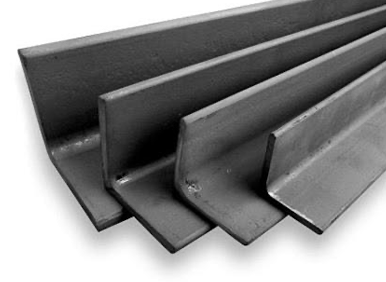

- Fierro ángulo: Utilizado para ductería de HVAC, variando en dimensiones y peso según las necesidades. Los calibres más usados son de 16 al 24. La distancia entre soportes está regida por el Americ.
- Abrazadera tipo click: Pieza de metal que asegura tramos de tubería colgante, adecuada para diversas aplicaciones como tuberías eléctricas, hidráulicas, control, etc. El tamaño de la abrazadera dependerá del diámetro de la tubería.
2. Soporteria a muro.
2. Soporteria a muro.
Los elementos de soporteria a muro se encargan de fijar tuberías y charolas porta cables a las paredes. Algunos ejemplos son:

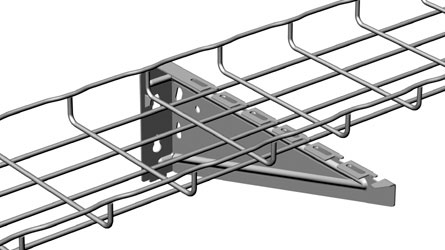

- Ménsulas de pared: estas barras fijadas en la pared son ideales para sujetar charolas tipo malla y brazos unicanal en un mismo soporte, optimizando el espacio y simplificando el montaje.

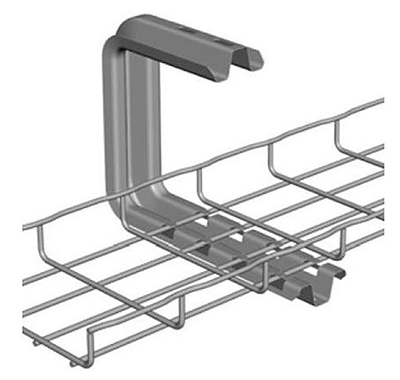

- Ménsulas de inserción o ménsula omega: barra lisa o dentada fijada en canal vertical soportada en muro, con uso de tornillería.

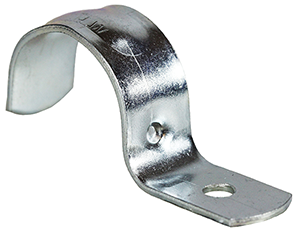

- Abrazadera tipo uña: pieza de metal que se utiliza para la fijación de tuberías de cualquier tipo de instalación en muro. Es fijada de un solo lado, utilizada en interiores o exteriores, este tipo de abrazadera puede ser de diferentes dimensiones dependiendo al diámetro utilizado de cada tubería, el cual puede ser de ½” a 4”.

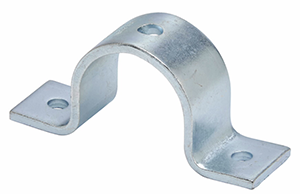

- Abrazadera Omega: Pieza de metal que se utiliza para la fijación de tuberías de cualquier tipo de instalación en muro, es fijada de ambos lados. Principalmente es utilizada en interiores o exteriores, este tipo de abrazadera puede ser de diferentes dimensiones dependiendo al diámetro utilizado de cada tubería, el cual puede ser de ½” a 4”.

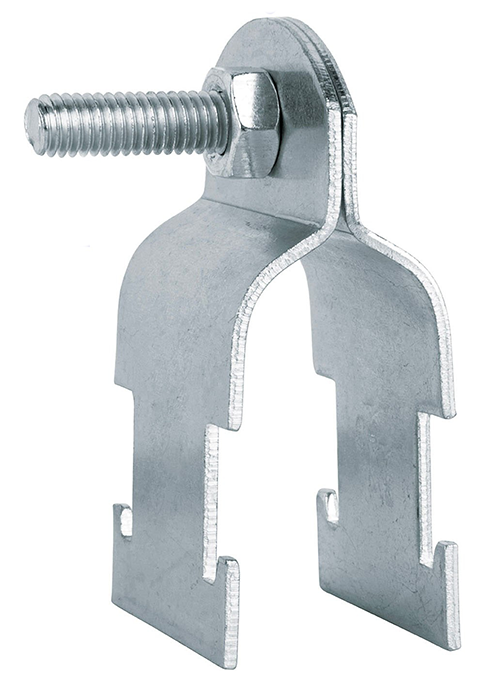

- Brazo unicanal: pieza de metal que se utiliza para la fijación de tuberías de cualquier tipo de instalación en unicanal, este tipo de abrazadera puede ser de diferentes dimensiones dependiendo del diámetro utilizado de cada tubería, el cual puede ser de ½” a 4”.
3. Soporteria en piso
3. Soporteria en piso
Desempeña un papel crucial en la estabilidad de las infraestructuras con opciones como:

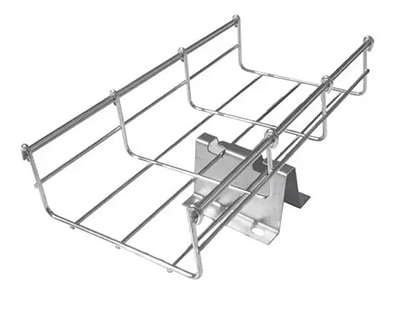

- Soporte para malla en piso falso directo. Es ideal para instalaciones de piso falso, garantizando su estabilidad.
- Soporte para piso falso a poste. Brinda soporte adicional en aplicaciones de piso falso a poste.
La soporteria es el cimiento invisible pero esencial de cualquier instalación MEP. Desde la prevención de fugas hasta la distribución uniforme de cargas, estos elementos son la clave para un funcionamiento eficiente y seguro.
En KINENERGY, brindamos soluciones de diseño MEP que cumpla con la normativa establecida para cumplir con las demandas más exigentes de la ingeniería moderna.
¡Contáctanos para obtener más información sobre nuestras soluciones!
