Uso de BIM en el sector industrial

11.08.22 05:19 AM By kinenergy.internacional

"Los proyectos de plantas de producción de alimentos o productos tienen la característica de integrar y combinar diversas áreas de ingeniería de manera simultánea para llevar a cabo sus procesos de producción, por lo que la coordinación y comunicación que debe existir a lo largo de su desarrollo juegan un rol importante para el éxito del proyecto en cuanto a cumplimiento de plazos, metas y objetivos.



En este tipo de proyectos, por lo general, es necesario que se tenga un periodo de construcción pequeño y finalice lo antes posible para su pronta puesta en marcha, transformándose en la mayoría de los casos en un proyecto de tipo fast track".



Para la gestión de la planta, su función, mantenimiento y correcto flujo de procesos es necesario tener un control documental detallado y un monitoreo periódico de su infraestructura.



La metodología BIM puede representar una gran herramienta para la coordinación de toda la información envuelta en cualquier proyecto industrial, desde su representación, planificación, control de costos, gestión del análisis energético y de su mantenimiento.

A continuación, te compartimos algunos beneficios de la implementación de la metodología BIM en el desarrollo de proyectos industriales.


  • Beneficios generales del sistema BIM:


    o   Visualizaciones y análisis realistas del plan de proyecto.

    o  Estimaciones sobre la adquisición, recursos y licitación.

    o   Gestión más eficaz de los recursos humanos.

    o   Mejor colaboración en el ajuste de los factores de costo.

    o   Optimización de las secuencias de construcción y montaje.

    Detección de problemas/incidencias que puedan surgir durante la construcción permitiendo realizar                     correcciones tempranas que nos permiten ahorrar tiempo y dinero.

    o   Mejora la comercialización y presentación de los métodos de construcción.


  • Beneficios para clientes/stakeholders:


    o  Existe una mejor conexión entre el diseño y las propuestas formales.

    o  Optimización de tiempo durante la elaboración del proyecto.

    o  Cumplimiento de las normativas asociadas a las plataformas de trabajo BIM.

    o  Mayor calidad del proyecto con lo que se genera un aumento del valor como producto final.




  • Beneficios dentro del área de ingenierías:


    o  Integración del análisis geoespacial en la propuesta conceptual.

    o  Ahorro en tiempo y dinero.

    o Coordinación directa de todas las ingenierías involucradas que se encuentran trabajando sobre el mismo             modelo.

   o Evaluación instantánea mediante análisis de interferencias, lo que nos permite optimizar el avance del             trabajo sin choques entre las redes y las soluciones estructurales.

    o Análisis dinámicos, al permitir la planificación de los movimientos, las cantidades y la colocación del                     material durante la construcción, lo que ayuda a tener un panorama general más claro con respecto a las             zonas a intervenir.




  • Beneficios de BIM en construcción del sector industrial:


    o  Mejoras en la integración del diseño.

    o  Mayor cantidad de información durante la fase de construcción.

    o  Gestión interconectada de relaciones y compromisos.

    o Mejoras de costos estimados en la producción debido a la optimización de materiales y tiempo total de             trabajo en las obras, al tener solucionados elementos previamente al comienzo de la construcción.

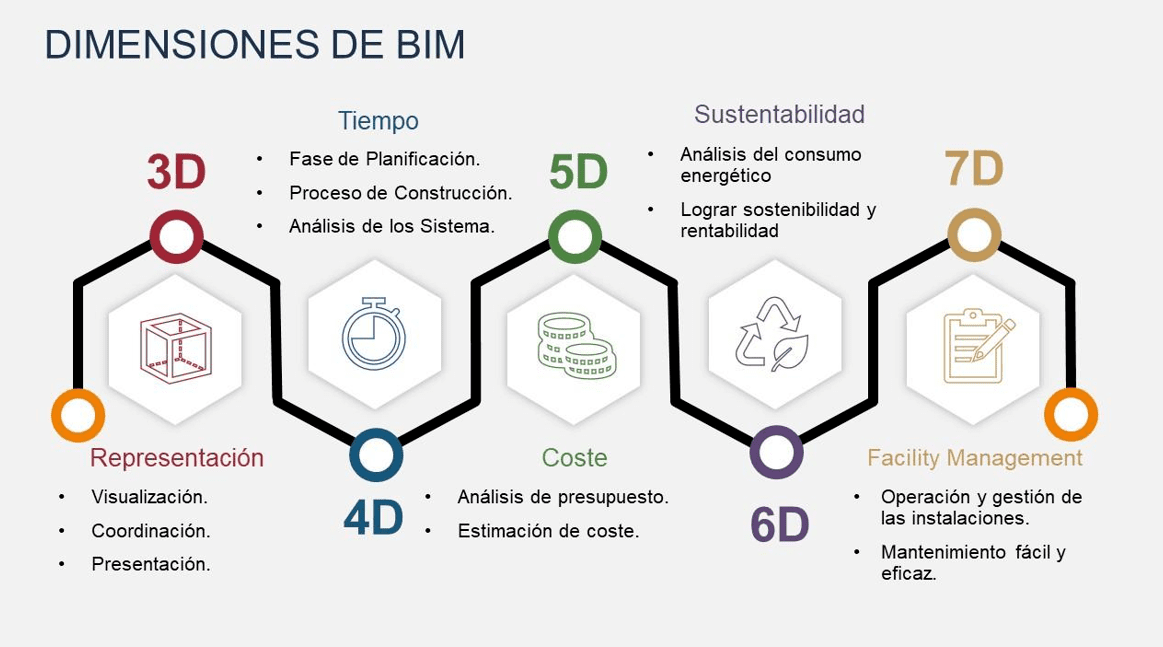

Dimensiones de la metodología BIM



Como se mencionó en el artículo¿Cómo capturar eficiencia energética? La solución es BIM; en esta metodología se integran varios programas que permiten gestionar todos los procesos que están involucrados a partir de un sistema de dimensiones que enlistamos a continuación:


1D: En esta primera dimensión se produce el origen del proyecto. Una concepción sólida de la idea que, junto con un análisis de viabilidad y estudio de funcionalidades de calidad son esenciales para el éxito del proyecto.



2D: Aquí se elaborarán los protocolos necesarios para definir el desarrollo de un “proyecto básico” que permita avanzar en el proceso de diseño y cálculo.



3D: La tercera dimensión eleva la habilidad de entender y visualizar el proyecto que será construido, así como el entorno en el que se desarrolla.



El concepto de la visualización se integra perfectamente en el BIM permitiendo seleccionar la alternativa que sea óptima como herramienta de comunicación entre los agentes involucrados, de manera que se puedan incorporar todas las sugerencias de los técnicos y/o usuarios desde las fases más tempranas de diseño.



4D: En esta dimensión se analiza la planificación temporal de la obra y cada uno de los trabajos que se integran para llevarla a cabo.



La introducción del componente 3D aporta una visión clara y concisa de la evolución prevista frente a la real y permite coordinar la acción de los diferentes protagonistas (principales y secundarios) involucrados en la construcción. En consecuencia, la simulación previa a la fase de ejecución facilitará la detección temprana de errores o un control mucho más exhaustivo durante el avance de la construcción.



5D: Dentro de esta dimensión y de forma similar al control planteado con el estado de los tiempos, se puede llevar un control exhaustivo de los costes de obra.



6D: La sexta dimensión simula el comportamiento de los sistemas de ahorro energético y la gestión de recursos, entregando información fundamental para la toma de decisiones. Como resultado, es posible seleccionar las mejores técnicas y tecnologías para cada proyecto, optimizando el consumo de energía y reduciendo lo más posible los daños al medio ambiente.



7D: Esta dimensión se permite gestionar el ciclo de vida de un proyecto y los servicios asociados al mismo. En consecuencia, a través de BIM es posible conocer el estado real del activo o las características y ubicación de todos los elementos existentes.

¿Pero cómo podemos ayudarte en KINENERGY con tu proyecto?


  • Modelado BIM

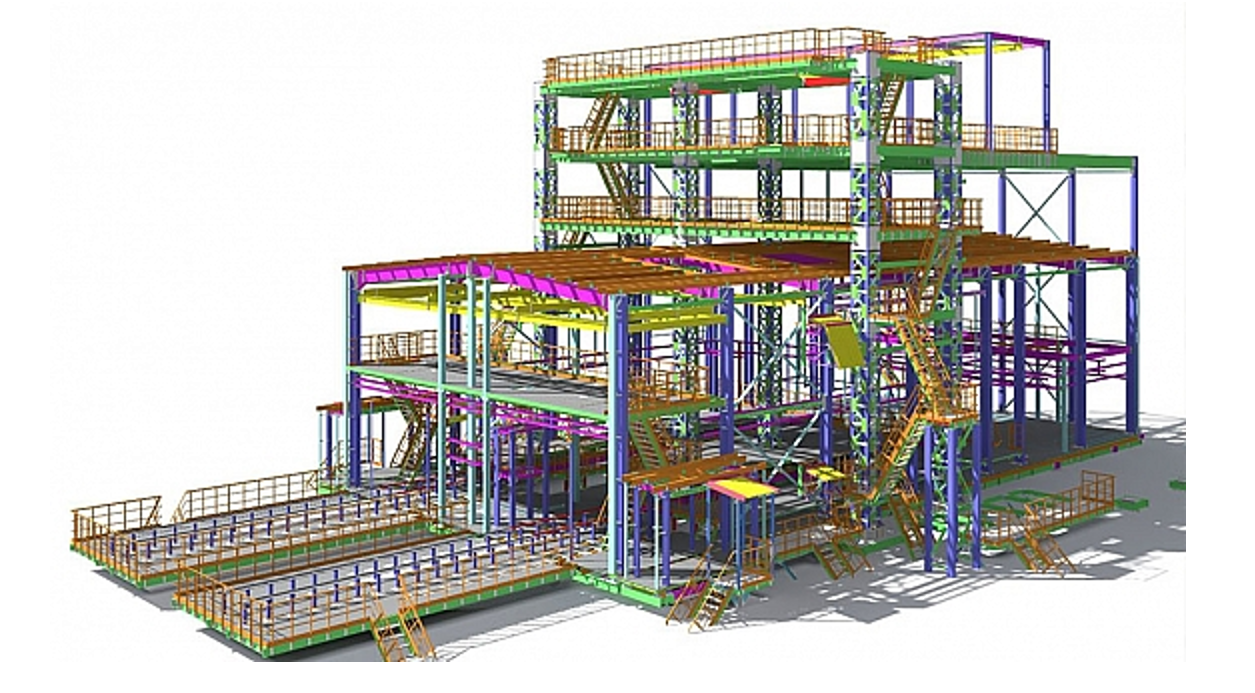

En KINENERGY tenemos las herramientas necesarias para crear modelos BIM de distintas disciplinas (MEP, arquitectura y estructura) y ser desarrollados en diferentes tipos de LOD. Estos planos los podemos realizar desde planos 2D As Built, basados en nubes de puntos tomados con matterport o desarrollando el proyecto íntegramente.



Te ayudamos a tener una réplica 3D del proyecto para el facility management o la para la gestión de issues, interferencias y coordinación de data involucrada.



Desarrollamos modelos paramétricos de todas las disciplinas, teniendo en cuenta el uso del modelo para cualquier tipo de nivel de desarrollo y que sean útiles durante todo el ciclo de vida de la infraestructura, e incluso un modelo “As Built”.



Realizando una integración completa de las disciplinas en un mismo software a través del cual se detectan a tiempo las posibles interferencias y así poder resolver aquellos conflictos que se pueden presentar durante la ejecución del proyecto.



  • Capacitación de tu personal sobre la metodología BIM.



Contamos con personal que tiene la experiencia necesaria para acompañarte en la coordinación BIM y capacitación del control documental, además te decimos cómo generar información dentro de un entorno común de datos (CDE) y cómo modelar y gestionar la información a través de un modelo tridimensional REVIT.



  • Contamos con herramientas de verificación, gestión documental en tiempo real y management de la infraestructura.



Enriquecemos tus modelos con información de construcción para mejorar la visibilidad del proyecto, así mismo, realizamos el monitoreo en tiempo real de problemas, evidencias fotográficas y documentos que respalden la creación de cualquier tarea y crear flujos reales y funcionales de trabajo.



  • Escaneo láser: nube de puntos



Ofrecemos servicios de escaneo laser de espacios y generación de puntos.

Desarrollamos modelos de infraestructura BIM a partir de la información generada.

Nos apegamos al estándar ISO 19650-2.



¿Quieres saber cómo BIM puede beneficiar el desarrollo de tu proyecto? ¡Contáctanos!
