En este artículo queremos compartirles los puntos básicos que deben tener presentes al momento de proyectar detectores de calor en plano.
Vamos a tomar en cuenta el rango de cobertura de los detectores, esto va a variar dependiendo de la marca y modelo, por ello usaremos de referencia lo que nos dice la norma NFPA 72 sobre el espaciamiento recomendado para colocar nuestros detectores en un área en base al radio y la altura:
Ubicación y espaciamiento
Ante la ausencia de criterios específicos de diseño basados en el desempeño, debe aplicarse uno de los siguientes requisitos:

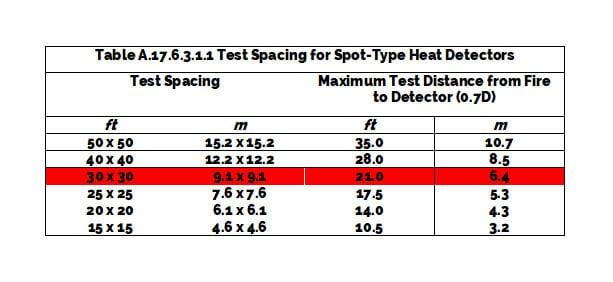

- El área de cobertura que vamos a adoptar es de 9.1 metros, la media que nos marca la tabla A.17.6.3.1.1 sobre distanciamientos de detectores.
- En los cielorrasos planos, todos los puntos deben tener un detector dentro de una distancia igual a 0.7 veces el espaciamiento seleccionado (.7*S), que si hacemos la operación nos va a dar como resultado el radio de cobertura.
S= espaciamiento (9.1)
9.1*.7=6.4
- La distancia desde el centro del detector hasta el punto más lejano de cobertura sobre el cielorraso no deberá exceder un radio de 6.4 metros.
Otra cosa importante que nos afecta hablando de detectores de calor es la parte de la altura a la cual van a estar instalados, estos detectores deben de tener como máximo de separación del techo al detector 0.51 centímetros como lo dice la NFPA 72.

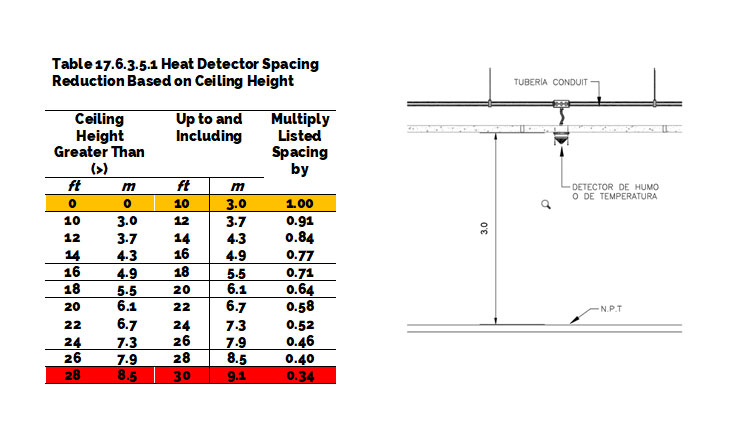

En la norma vamos a encontrar una tabla donde nos indican las alturas a las cuales puedan estar colocados nuestros detectores, y un factor de multiplicación para el espaciamiento, según sea la altura.

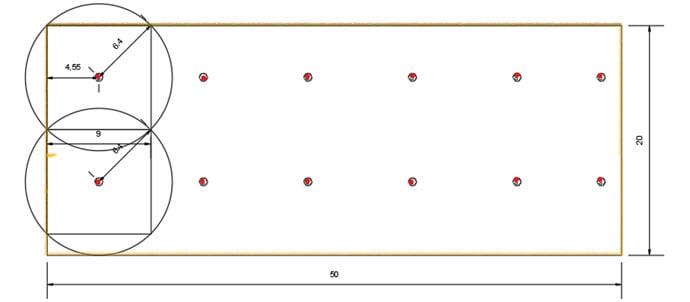

En este caso donde nuestro detector esté colocado a 3 metros y nuestro espaciamiento sea de 9.1, se hace la multiplicación en base a la tabla:
9.1*1= 9.1

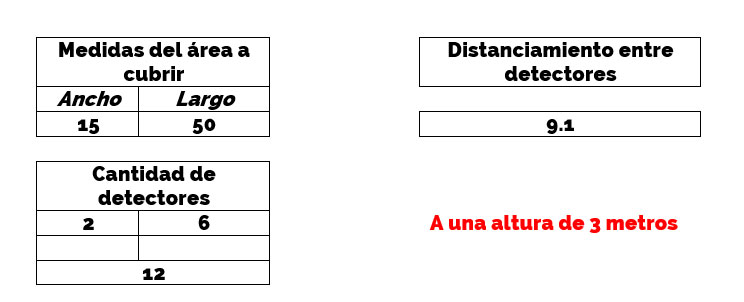

A continuación, se multiplica el distanciamiento entre detectores por el ancho y por el largo para dar como resultado la cantidad de detectores.

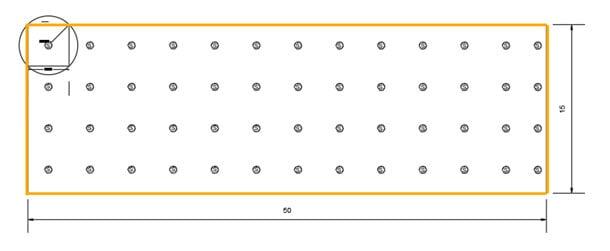

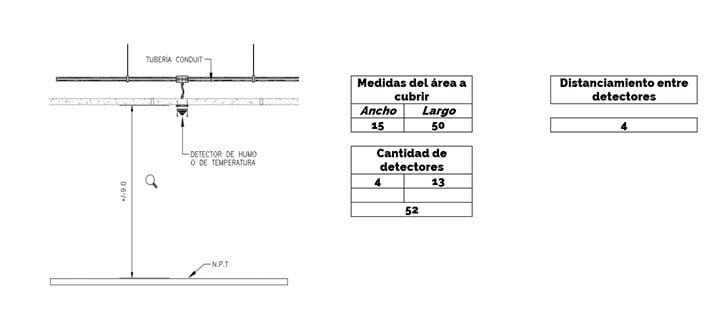

En caso de que los detectores vayan a ser instalados a una altura de 8 a 9 metros, como en plazas comerciales o naves industriales, entonces el factor de multiplicación se reduce a .34 cambiando nuestro espaciamiento entre detectores.
9.1*.34=4

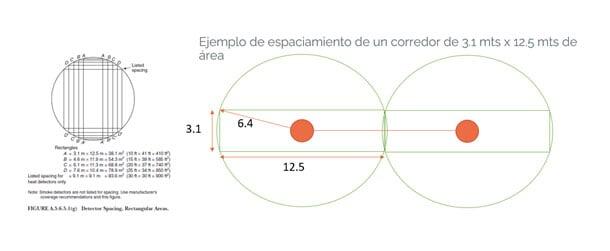

Para área rectangulares se puede ampliar el espaciamiento, siempre y cuando se respete el radio máximo de 6.4 metros desde el detector hasta el punto más lejano de cobertura sobre el muro lateral.
Para áreas de forma irregular vamos a ubicar nuestros dispositivos, siempre buscando cubrir el área. Éste será a nuestro criterio, siempre y cuando respetemos la cobertura del detector.
Cumplir con la normativa establecida en la NFPA 72 para la instalación de detectores de calor nos permite salvaguardar nuestros inmuebles y la seguridad de sus ocupantes. Si necesitas ayuda con ésto ¡no dudes en contactarnos!
