Difusores de aire, aspectos esenciales para una correcta selección (parte 2)

04.01.22 11:58 PM By kinenergy.internacional

Como se analizó en la primera parte de este artículo, la correcta difusión del aire en un espacio que se está acondicionando depende del difusor de aire que se seleccione. Se deben considerar los siguientes criterios para una correcta selección:



  • Espacio por acondicionar.
  • Ubicación de difusores.
  • Elemento de difusión.
  • Patrón de difusión.
  • Tiro.
  • Noise Criteria.



Los difusores lineales deben ser seleccionados de acuerdo con el flujo de aire que se inyectará en la habitación en la que se instalen y de acuerdo con la longitud de éste. Existen casos en que no se van a utilizar difusores lineales debido a la arquitectura que pueda presentar el espacio, para estos casos se deben seleccionar difusores cuadrados o redondos, los cuales tendrán un patrón de difusor diferente a los lineales y el criterio con el que son seleccionados cambiará.


Selección de difusor cuadrado


Para este caso se colocaron 3 difusores cuadrados en un área de cocina, cada difusor es de 4 vías (también existen difusores de 1, 2 o 3 vías), es decir que el patrón de difusión de aire de cada uno será como el siguiente:

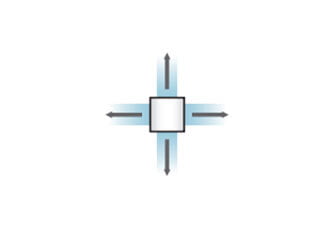

Patrón de difusión de aire de 4 vías

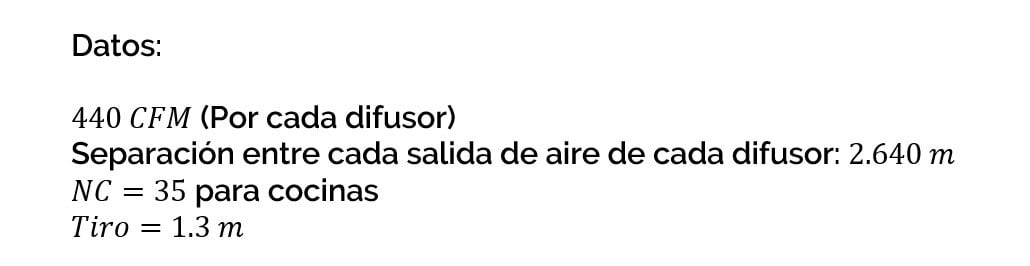

En esta área se inyectarán 1,322 CFM, es decir, se dividirá este valor entre los 3 difusores, teniendo un valor de 440 CFM por cada uno. Para realizar la correcta selección de los difusores de aire se deben conocer los siguientes datos:

Notas:


  • El valor de Noise Criteria se obtiene de la tabla 1 del capítulo 48 de la ASHRAE – Handbook Applications.
  • Cuando se colocan diferentes difusores del mismo tipo en un espacio se debe considerar que el tiro sea la mitad de la distancia que se tiene entre separación de estos. Para este caso en específico, el tiro debe ser como máximo de 1.3 m.

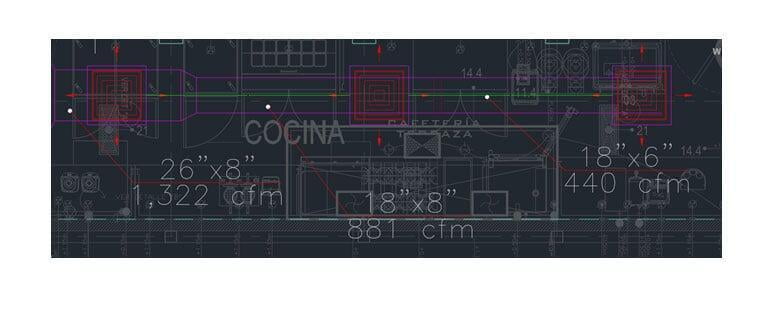

Cocina

Para la selección de este difusor se considera el flujo de aire total por cada dispositivo, en este caso serían 440 CFM y se debe seleccionar como máximo un cuello del difusor de un diámetro de 2” menor a la huella del ducto, se consideran cuellos de un diámetro de 16” como máximo en esta situación.

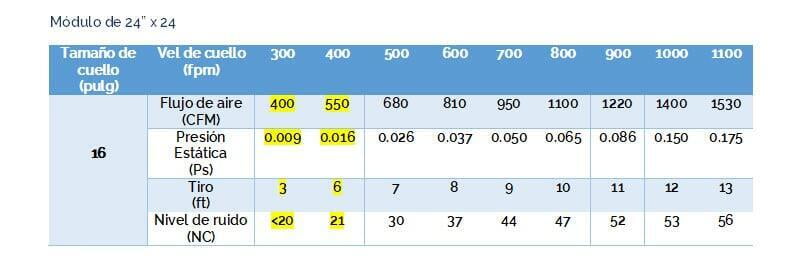

Datos de ingeniería del difusor cuadrado

De acuerdo con la marca que uno seleccione el difusor se deberán revisar sus datos técnicos para realizar la selección. Como se observa en la ficha, se considera el valor entre 400 y 550 CFM, teniendo un valor de tiro de 4ft=1.2m, el cual está en el valor permitido al no pasar los 1.3m que se tienen como máximo. El  NC = 20 no pasa el límite que se tiene para cocinas que es de 35  y la velocidad de salida del aire no rebasa los 400 FPM que es la velocidad adecuada del aire para generar confort en las personas.



Teniendo en cuenta los puntos mencionados es como se lleva a cabo la correcta selección de un difusor de aire, para este caso fue un difusor cuadrado de 24” X 24” y un tamaño del cuello de 16” para 440 CFM de flujo de aire.


Selección de difusor redondo



Para el siguiente caso se colocaron difusores redondos en un gimnasio. Los difusores redondos tienen un patrón de difusión de aire como el siguiente:

Patrón de difusión de aire de un difusor redondo

Para seleccionar adecuadamente difusores de aire redondos ocurre algo parecido a los difusores cuadrados de 4 vías, su tiro se da en todas las direcciones, pero estos difusores al ser redondos su tiro se da a 360° como se muestra en la imagen anterior, por lo que el tiro será un diámetro, este tiro se obtiene de los datos de ingeniería del difusor que se esté seleccionando.



Para el ejemplo que se presenta se tienen 4 difusores y el tiro de estos tampoco debe juntarse por lo que se debe conocer su separación para realizar la correcta instalacón de los dispositivos.



Se tiene una separación entre ellos de 4.4 m, por lo que el valor en tiro máximo que puede tener el difusor es de 2.2 m, esto para que no choque con el patrón de aire del otro.



Para este ejemplo, se cuentan con dos Fan & Coils que suministran 1,322 CFM y se cuenta con dos difusores, esto quiere decir que por cada difusor pasarán 661 CFM.

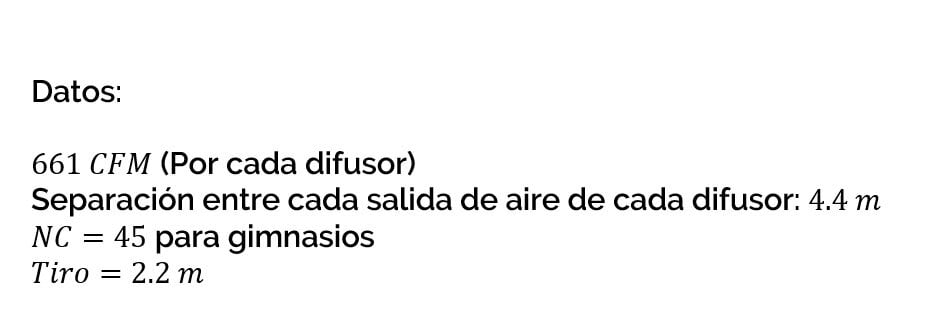

Se cuenta con las siguientes consideraciones para la selección:

Gráfica 1. Menor distorsión.

Notas:



  • El valor de Noise Criteria se obtiene de la tabla 1 del capítulo 48 de la ASHRAE – Handbook Applications.
  • Cuando se colocan diferentes difusores del mismo tipo en un espacio se debe considerar que el tiro sea la mitad de la distancia que se tiene entre separación de estos. Para este caso en específico, el tiro debe ser como máximo de 2.2 m.

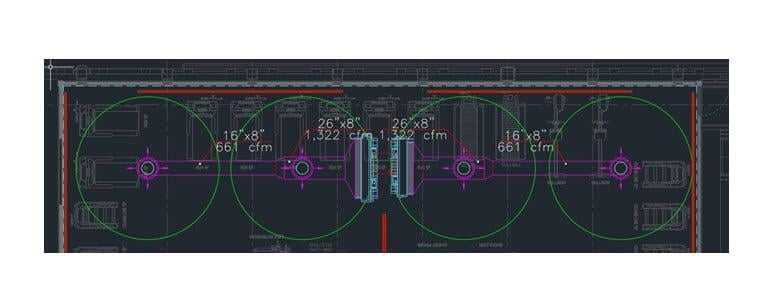

Gimnasio

Para la selección de este difusor se considera el flujo de aire por cada dispositivo, en este caso serían 661 CFM y se debe seleccionar como máximo un cuello del difusor de un diámetro de 2” menor a la huella del ducto, se consideran cuellos de un diámetro de 14” como máximo.



En este caso, los difusores redondos no serían instalados en plafón y esto es una consideración importante ya que se deben leer las notas que vienen en las fichas de cada difusor, para el ejemplo que se coloca menciona que el tiro se reduce en 40% al no ser instalado en un techo, por lo que debemos contemplar al momento de la selección esta reducción.



En la ficha se seleccionan los valores más cercanos a los 661 CFM, y el tiro es de 11 ft, pero tomando en cuenta su reducción del 40%, se tiene un valor de 6.6 ft que son equivalentes a 2 m, este valor no rebasa el límite que se tenía de 2.2 m en el tiro por lo que es adecuado y su NC es muy bajo y cumple adecuadamente con las consideraciones.

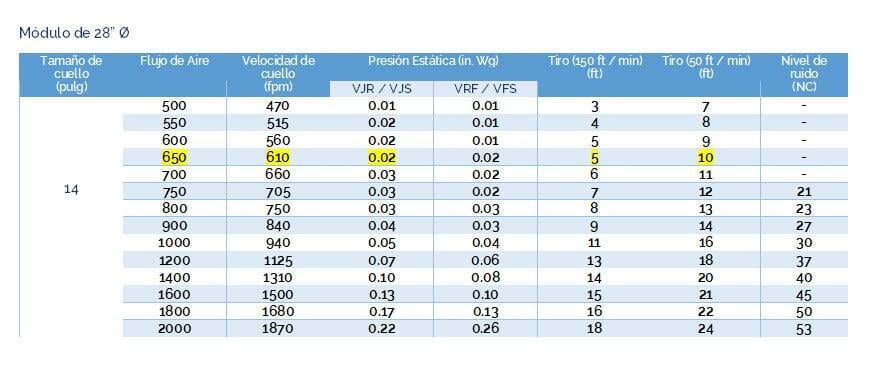

Datos de ingeniería del difusor redondo

Como se observa en la ficha, se considera el valor próximo a 650 CFM, teniendo un valor de tiro de 6.6 ft = 2 m, el cual está en el valor permitido al no pasar los 2.2 m que se tienen como máximo. El  NC=- no rebasa el límite que se tiene para gimnasios que es de 45 y la velocidad de salida del aire no rebasa los 400 FPM que es la velocidad adecuada del aire para generar confort en las personas.



Teniendo en cuenta los puntos mencionados es como se lleva a cabo la correcta selección de un difusor de aire, para este caso fue un difusor redondo de 28” y un tamaño del cuello de 14” para 661 CFM de flujo de aire.



NOTA:



Es importante considerar el valor de la presión estática en el difusor para conocer la caída de presión con la que se deberá seleccionar el equipo que inyectará el aire.



También, es importante leer las notas de los diferentes fabricantes para conocer el desempeño que tienen los difusores que son seleccionados.



Finalmente, el valor del tiro de los difusores que se deben seleccionar es a 50 ft/min, ya que es la velocidad con la que el aire llega a los ocupantes y esta es la velocidad que cumple con el confort.


Recuerda que si necesitas ayuda con el diseño de tu sistema de difusores de aire nuestros expertos te pueden apoyar ¡Contáctanos!
