Como sabrás los sistemas eléctricos están presentes en diferentes sectores de ingeniería como son:
- Domésticos.
- Hospitalarios.
- Comerciales.
- Industriales y manufacturero.
- Tecnologías de la Información (principalmente en Data Centers).
Dentro de los proyectos del ramo hospitalario, el tema del diseño eléctrico es sumamente importante debido a la complejidad y detalle que se debe tener para su ejecución, por lo que cumplir con las normativas establecidas, nos permitirá que nuestras instalaciones operen de manera adecuada y así garantizar una atención ininterrumpida.
Normativas para el diseño eléctrico en hospitales
Normas Nacionales
- NOM-001-SEDE-2012, ARTICULO 517 “Instalaciones en establecimientos de atención a la salud”.
- NOM-016-SSA3-2012, “Características mínimas de infraestructura y equipamiento de hospitales y consultorios de atención médica especializada”.
Normas Internacionales
- IEEE STD 602 – “Prácticas recomendadas para sistemas eléctricos en instalaciones de atención médica”.
- NFPA 99 – “Código de establecimientos de cuidado de la salud (capítulo 6 y 10)”.
- NFPA 110 – “Estándar para sistemas de energía de emergencia y reserva”.
Proyectos hospitalarios
A través de los diversos proyectos en los que ha participado el equipo de KINENERGY, se han identificado los siguientes 3 puntos en los que se debe tener sumamente cuidado al momento de realizar el diseño eléctrico de estos espacios para garantizar así su adecuado funcionamiento y puedan cumplir con su principal objetivo que es la atención de la salud y la vida humana.
- Áreas del Hospital.
- Sistema Eléctrico Esencial.
- Equipos Biomédicos y Sistemas Especiales.

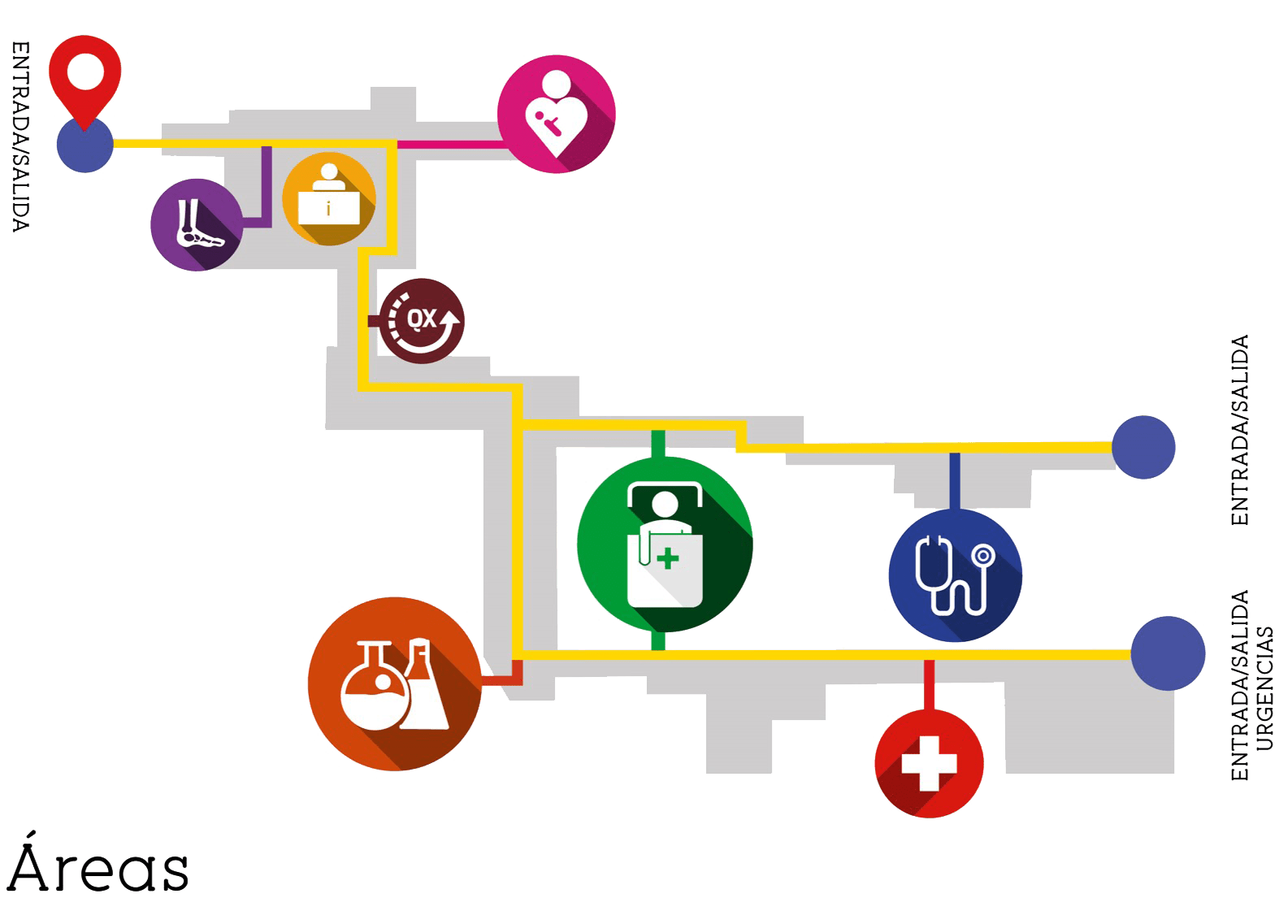

Áreas del hospital
Desde el inicio del proceso de diseño se requiere la participación del director del hospital y del ingeniero biomédico responsable, ya que ellos intervienen en la designación de las diferentes áreas de acuerdo con el tipo de atención y cuidados que se otorguen al paciente, las principales áreas son las siguientes:
- Áreas de atención general.
- Áreas de atención crítica.
- Localizaciones para procedimientos húmedos y mojados.
Cada una de estas áreas tienen requerimientos particulares los cuales deben ser considerados en el diseño eléctrico.
Áreas de atención general
Son aquellos espacios que cuentan con camas para atender pacientes internos con el fin de realizar diagnósticos, aplicar tratamientos y cuidados continuos de enfermería.
Algunas de las consideraciones eléctricas más importantes son las siguientes:
- En las camas de pacientes se deben de suministrar cuando menos 2 circuitos derivados, uno del sistema de emergencia y uno del sistema normal.
- Cada ubicación de cama para pacientes debe estar provista como mínimo de 4 contactos sencillos, dúplex o cuádruplex.
- En áreas de pediatría, los contactos deben ser resistentes a la manipulación.
Áreas de atención crítica
Son espacios de atención especiales, tales como son: terapia intensiva, terapia intermedia, áreas de recuperación, cirugía, emergencias, hemodiálisis, salas de tomografías computarizadas, salas de resonancia magnéticas y/o áreas similares en las cuales los pacientes estén sujetos a procedimientos invasivos y/o conectados a equipos médicos.
Algunas de las consideraciones eléctricas más importantes para estas áreas son:
- En las camas de pacientes debemos de suministrar cuando menos 2 circuitos derivados, uno del sistema de emergencia y uno del sistema normal.
- Cada ubicación de cama para pacientes debe estar provista como mínimo de 6 contactos ya sea sencillos, dúplex o cuádruplex, cuando menos uno debe ser de emergencia y todos los contactos deben ser de grado médico.
- Dependiendo de la zona se puede utilizar un método de protección adicional (sistema aislado).
Lugares con procedimientos húmedos
Son los espacios de atención a pacientes donde normalmente existen condiciones de humedad mientras está presente el paciente. Estas áreas incluyen depósitos con fluidos a nivel del piso o áreas de trabajo que rutinariamente estén húmedas o mojadas, siempre y cuando alguna de estas condiciones esté íntimamente relacionada con el uso de equipos médicos, los pacientes y con el personal.
Las principales zonas consideradas como lugares húmedos son:
- Salas de cirugía.
- Salas de hemodinamia.
- Salas de atención critica.
- Salas de rayos x - resonancia magnética.
- Terapia intermedia - intensiva.

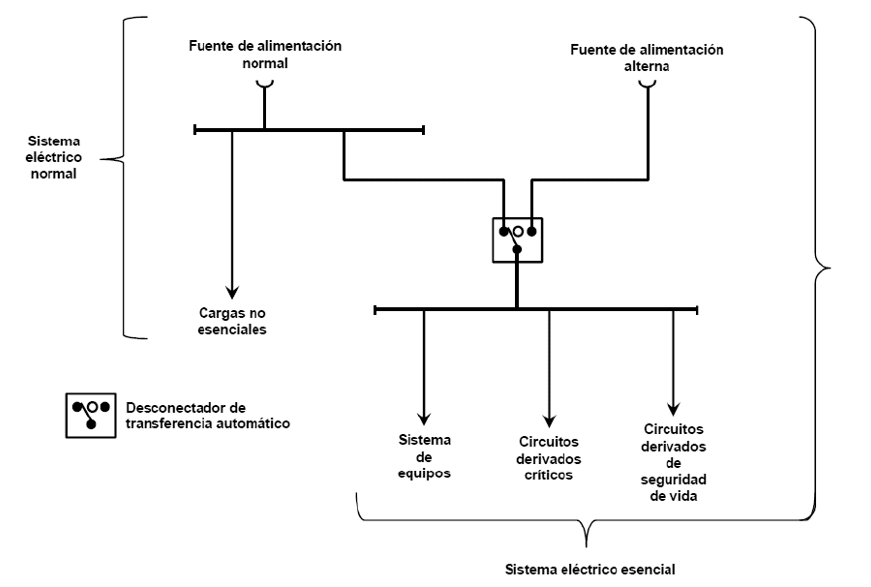

Sistema eléctrico esencial
El sistema eléctrico esencial, debe de ser capaz de suministrar una cantidad ilimitada de servicios de alumbrado y fuerza, los cuales son considerados esenciales para la seguridad de la vida del paciente, y para que se suspendan ordenadamente los procedimientos en ejecución durante el tiempo que se interrumpa el servicio eléctrico normal.

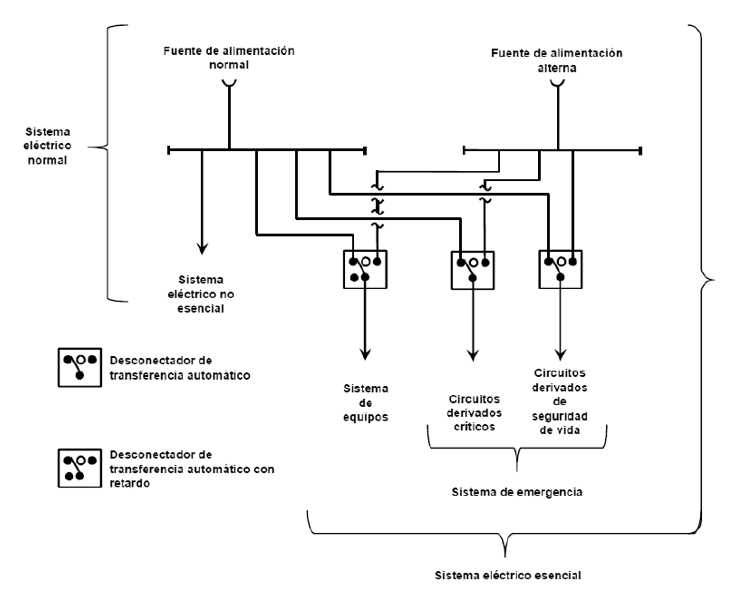

El sistema eléctrico esencial se compone de tres circuitos derivados que tienen la función de suministrar energía eléctrica a determinadas cargas.
- Circuito derivado de seguridad para la vida. Este debe alimentar las rutas de evacuación, señalización de salidas, sistemas de alarmas, sistemas de comunicación, alumbrado del local donde se encuentre el generador de respaldo y sus accesorios, así como a los sistemas de alumbrado y control de los elevadores.
- Circuito derivado crítico. Debe de suministrar energía para el alumbrado del lugar de trabajo y equipos fijos, así como a contactos seleccionados para la atención de los pacientes, principalmente en lugares como salas de operaciones y atención critica, unidades de terapia intensiva, farmacias, bancos, etc.
- Sistema de equipos. Debe de suministrar energía al equipo de utilización y al equipo médico necesario para la atención crítica de pacientes, así como para que el hospital opere sin problemas, como son: elevadores públicos y de servicio, sistemas de vacío y compresión de aire, equipos de aire acondicionado, entre otros.
Equipos biomédicos y sistemas especiales
Los procesos médicos requieren de equipos e instrumentos determinados, cada uno de ellos con requerimientos eléctricos específicos, por lo que es importante tener las fichas técnicas de cada uno de ellos y así poder realizar el diseño eléctrico de manera correcta.
Se debe verificar en el diseño los parámetros eléctricos, como tensión, corriente, frecuencia, si se requiere que el equipo tenga respaldo de energía o si requiere considerar un sistema de tierra electrónica.
De la misma manera se requiere conocer las características de los sistemas especiales que proporcionan servicio a las distintas áreas del hospital, principalmente a las áreas de preparación de medicamentos, gases medicinales, puertas de acceso a salas de tomografía, señalización de salas de rayos x, etc.
Cuidar cada uno de los aspectos que nos marcan las normativas nos ayudará a garantizar una adecuada atención a los pacientes al evitar y estar preparados para fallas imprevistas.
En KINENERGY contamos con el expertise que tu proyecto necesita ¡escríbenos y cuéntanos de tu proyecto!
