Plugins colaborativos para Revit

El uso de plugins no es un lujo, sino una necesidad para muchas empresas que buscan optimizar tiempos, reducir errores y aumentar la productividad en proyectos BIM. Estos complementos permiten aprovechar al máximo las capacidades de Revit, integrando procesos más colaborativos y eficientes en disciplinas como HVAC, instalaciones eléctricas, hidrosanitarias y sistemas especiales.

• SheetLink: sincronización Revit: Crea un vínculo bidireccional entre Revit y Excel/Google Sheets para exportar datos del modelo (por categorías, elementos o schedules), editar parámetros fuera de Revit y reimportar los cambios para actualizar el modelo. Esto facilita la gestión de datos BIM y agiliza la colaboración entre disciplinas.

• Panel Link: gestión de tableros eléctricos: Está orientado al diseño eléctrico en Revit. Permite exportar a Excel la información de los tableros de distribución eléctrica una vez generados los circuitos, y volver a importarla para actualizar cuadros de carga o leyendas en Revit. Con esta función es posible realizar múltiples modificaciones y mantener siempre sincronizada la información, evitando errores de coordinación.

• Table Gen: Permite importar hojas de cálculo de Excel directamente en Revit, así mismo es ideal para insertar tablas de especificaciones, listas o datos de control en vistas de plano.

Nota: Antes de importar, es necesario dar formato previo al archivo de Excel, para asegurar que las celdas y estilos se transfieran correctamente.

Este complemento resulta clave cuando se requiere mostrar datos administrativos o técnicos en los planos de entrega.

• One Parameter y Paramanager: edición y gestión masiva de parámetros: Uno de los retos más comunes en proyectos BIM es la administración de parámetros.

1. One Parameter permite editar masivamente parámetros de instancia o de tipo, reemplazar valores, añadir prefijos y sufijos o eliminar parámetros obsoletos que vuelven más pesados los modelos.

2.


   ParaManager, en cambio, va más allá: ofrece la posibilidad de crear parámetros desde cero, organizarlos por categorías, disciplinas y proyectos, y transferirlos a familias específicas.

• SheetGen: La entrega de planos siempre ha sido una de las fases más críticas en cualquier proyecto y SheetGen nos permite generar, ordenar, filtrar planos y vistas de una manera más práctica para una entrega o revisión ya que genera una lista de ordenamiento de planos.

• View Manager: Diseñado para administrar de manera centralizada todas las vistas de un proyecto en Revit. Con esta herramienta es posible:

1. Generar vistas de forma más eficiente y cuantificar el número de planos necesarios.
2. Editar y ajustar plantillas de vista ya creadas, evitando rehacer configuraciones complejas.
3. Transferir plantillas de proyecto a proyecto para ahorrar tiempo.
4. Modificar parámetros como el rango de visión, lo que permite controlar qué elementos se muestran en cada plano según los requerimientos de entrega.

• QuickViews: Nos permite crear vistas rápidas de secciones, detalles y elevaciones, sin necesidad de configurar cada vista manualmente. Esto agiliza la generación de documentación técnica y revisiones, reduciendo considerablemente el tiempo invertido en tareas repetitivas.

• Family Reviser: Facilita la gestión de familias cargables y de sistema al permitir seleccionar categorías completas y exportarlas o editarlas con un solo clic; por ejemplo, en la categoría de accesorios eléctricos, es posible seleccionar contactos de uso frecuente y exportarlos todos de manera masiva, evitando tener que editarlos y guardarlos uno por uno.

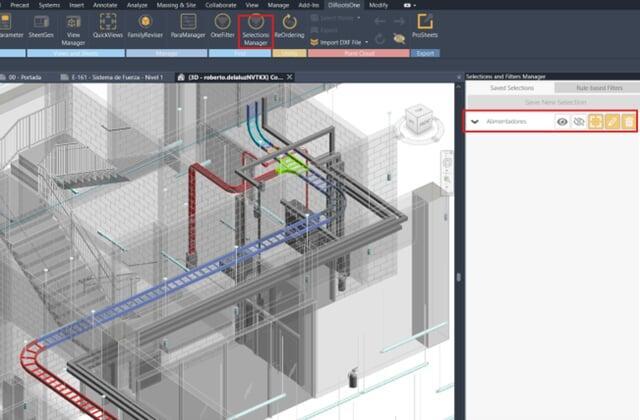

• Selections Manager: Nos facilita la administración de filtros de selección y la determinación de cantidades. Esto resulta especialmente útil para:

1. Analizar subconjuntos de elementos dentro del modelo.
2. Aplicar filtros rápidos para revisión.
3. Preparar listados de cantidades con mayor exactitud.


• OneFilter: Se enfoca en la gestión de familias dentro de Revit. Con él se pueden filtrar elementos por categorías, parámetros o valores específicos, diferenciar rápidamente familias similares mediante filtros visuales como colores y generar cuantificaciones preliminares de elementos, lo que facilita la preparación de cómputos de obra.

Por ejemplo, en el caso de una charola eléctrica, OneFilter puede distinguir entre reducciones, codos horizontales o verticales y accesorios, ayudando a clasificar y controlar cada componente.

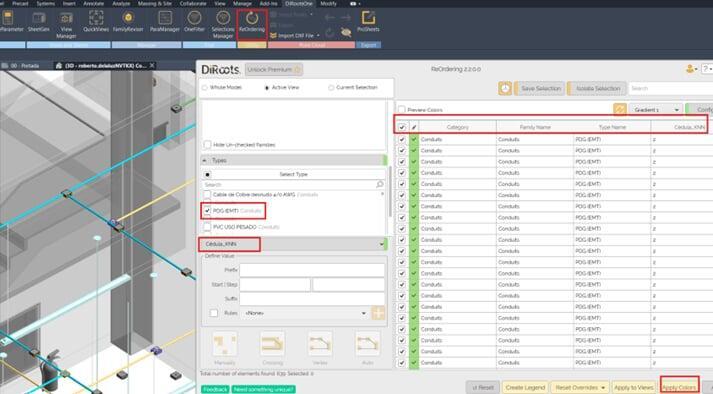

• ReOrdering: Nos permite filtrar, clasificar y renumerar elementos con base en parámetros definidos, manteniendo la consistencia en revisiones y entregables.

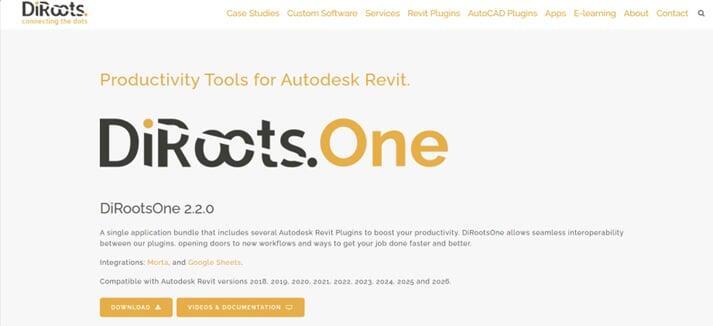

• ProSheets: Uno de los plugins más potentes de DiRoots para Revit, ya que permite la exportación masiva de planos y vistas en múltiples formatos como PDF, DWG, DGN, DWF, IFC, NWC, imágenes y XML, con la opción de configurar sets de planos completos con un solo clic.

Con estas herramientas, Revit se convierte en una plataforma mucho más ágil, estandarizada y orientada a la productividad, asegurando entregables de mayor calidad y compatibilidad en proyectos BIM.
