Cómo se mencionó en el artículo “Sistemas de detección contra incendios. Puntos clave para su instalación” la Asociación Nacional de Protección Contra Incendios (NFPA) es una organización que tiene el objetivo de eliminar la muerte, lesiones y pérdidas económicas y de propiedades relacionadas con incendios y la electricidad, esta Asociación es la encargada de establecer los lineamientos para un correcto diseño e instalación de los sistemas contra incendio. En esta ocasión te hablaremos de los sistemas contra incendio a base de rociadores y los aspectos que debes conocer antes de su instalación.

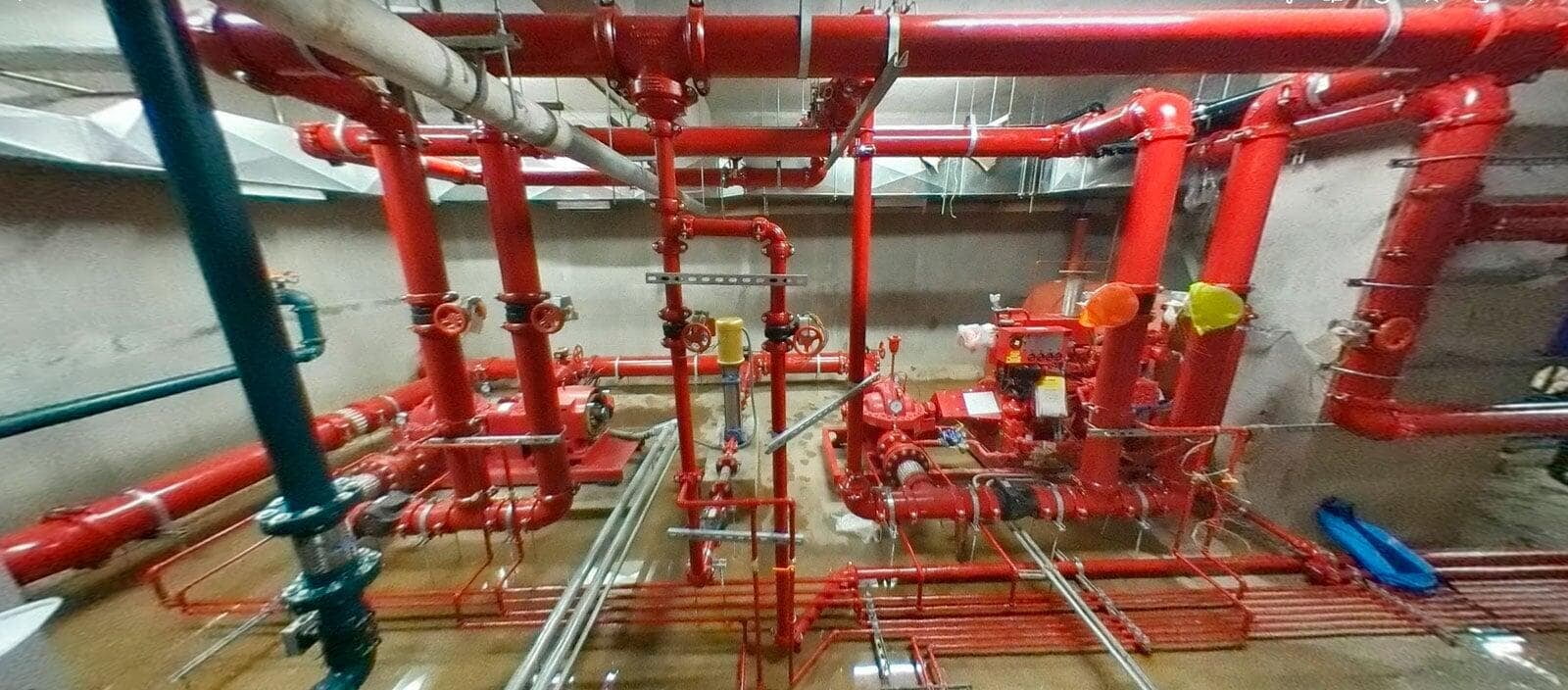

El cuarto de bombas es la parte más importante de un sistema contra incendio, por esta razón, es de suma relevancia que los profesionales conozcan los lineamientos que establece la norma NFPA 20 “Standard for the Installation of Stationary Pump for Fire Protection” para diseñar un cuarto de bombas.
El cuarto de máquinas debe contar con un tamaño que nos permita instalar todos los componentes necesarios para un adecuado funcionamiento de las bombas, además debe de contemplar lo siguiente:
- Un espacio conveniente entre cada uno de los componentes.
- Una separación adecuada entre los muros y los mecanismos que lo integran.
- Un espacio pertinente entre los equipos de bombeo y los equipos eléctricos.
- Una orientación correcta de las bombas para permitir una adecuada instalación de la tubería de succión.

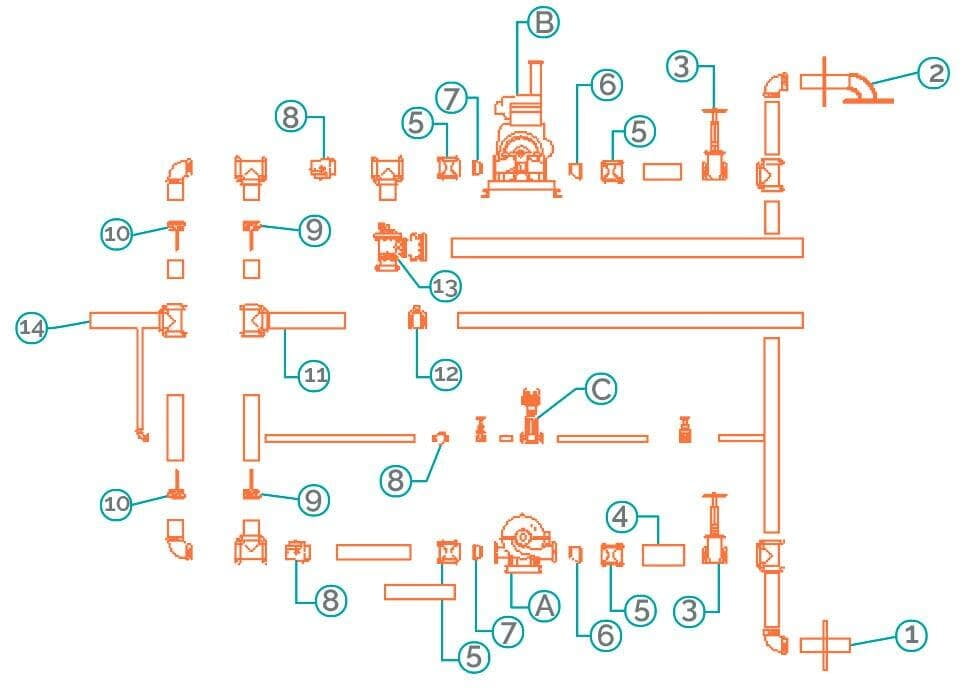

Los accesorios necesarios para el diseño de un cuarto de máquinas (Véase imagen 1) que se establecen en la norma NFPA 20 son:
A.- Equipo principal contra incendio-motor eléctrico.
B.- Equipo secundario-motor diésel.
C.- Equipos sostenedor de presión Jockey.
1. Succión.
2. Succión plato vortex.
3. Válvula vástago ascendente.
4. Tubería de succión de equipo de bombeo.
5. Junta flexible.
6. Reducción excéntrica.
7. Reducción concéntrica.
8. Válvula check.
9. Válvula mariposa línea de prueba.
10. Válvula mariposa línea de servicio.
11. Tubería de prueba.
12. Medidor de flujo.
13. Válvula principal de alivio.
14. Línea de servicio.
A continuación, te presentamos la descripción de cada uno de los componentes antes señalados, así como su mención en la norma NFPA 20-13.
Succiones

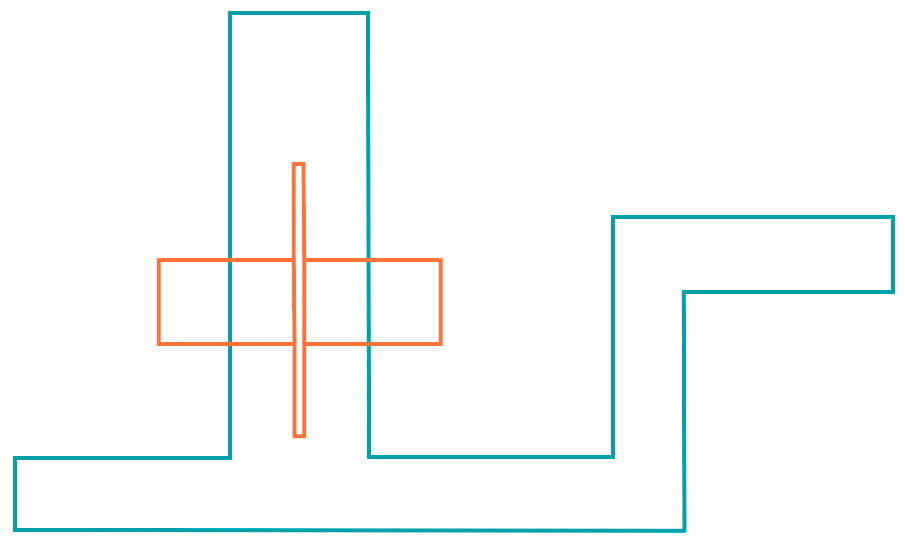

1. Cisterna con cárcamo de succión.
2. Cuando se cuente con un tanque de almacenamiento sin cárcamo de succión se deberá de colocar un plato vortex.
Válvulas en la succión
3. La norma indica que las válvulas del lado de la succión deberán de ser de vastago ascendente.
Tubería de succión
4. La tubería de succión del equipo de bombeo deberá de tener una longitud mínima de 10 veces el diámetro de la tubería de succión.
Junta flexible
5. Se deberá de colocar una junta flexible a la succión y descarga de los equipos para evitar daño a la instalación debido al movimiento que se genera al encender el equipo.
Reducciones
6. Se deberá de colocar una reducción excéntrica a la succión del equipo cuando los diámetros de la tubería y el equipo de bombeo no sean iguales.
7. Reducción concéntrica.
Válvulas check
8. Se deberá de colocar una válvula check a la descarga del equipo de bombeo.
Válvulas Mariposa
9. Válvula de seccionamiento para pruebas de equipos.
10. Válvulas de seccionamiento línea de servicio.
Línea de prueba
11. Cuando la tubería de prueba regrese a la cisterna, se deberá de asegurar que el retorno no esté cerca de la succión para evitar que entren burbujas al cabezal de succión.
12. Se deberá de colocar un medidor de flujo para pruebas.
Válvula principal de alivio
13. Cuando se instale una bomba de diésel se deberá de colocar una válvula de alivio y deberá de instalarse entre el equipo de bombeo y la válvula check.
¿Necesitas instalar un sistema contra incendio a base de rociadores? Nuestros expertos te pueden compartir todo su expertise. ¡No dudes en contactarnos!
