Sistemas de detección contra incendios. Puntos clave para su instalación segunda parte

Los dispositivos audibles pueden configurarse en los siguientes modos:

Modo público: para garantizar que las señales audibles en modo público se escuchen con claridad, el dispositivo debe producir un nivel sonoro ideal menos 15 dB sobre el nivel sonoro ambiental promedio reducido o de 5 dB sobre el nivel sonoro máximo con una duración de al menos 60 segundos después de la reducción del nivel de ruido ambiental (el que fuera mayor) medido a 5 pies (1.5 m) por encima del piso en el área requerida.

Modo privado: para que las señales audibles en modo privado se escuchen con claridad, los dispositivos deben producir un nivel sonoro ideal menos 10 dB sobre el nivel sonoro ambiental promedio reducido o de 5 dB sobre el nivel sonoro máximo con una duración de al menos 60 segundos después de la reducción del nivel de ruido ambiental (el que fuera mayor) medido a 5 pies (1.5 m) por encima del piso en el área requerida.

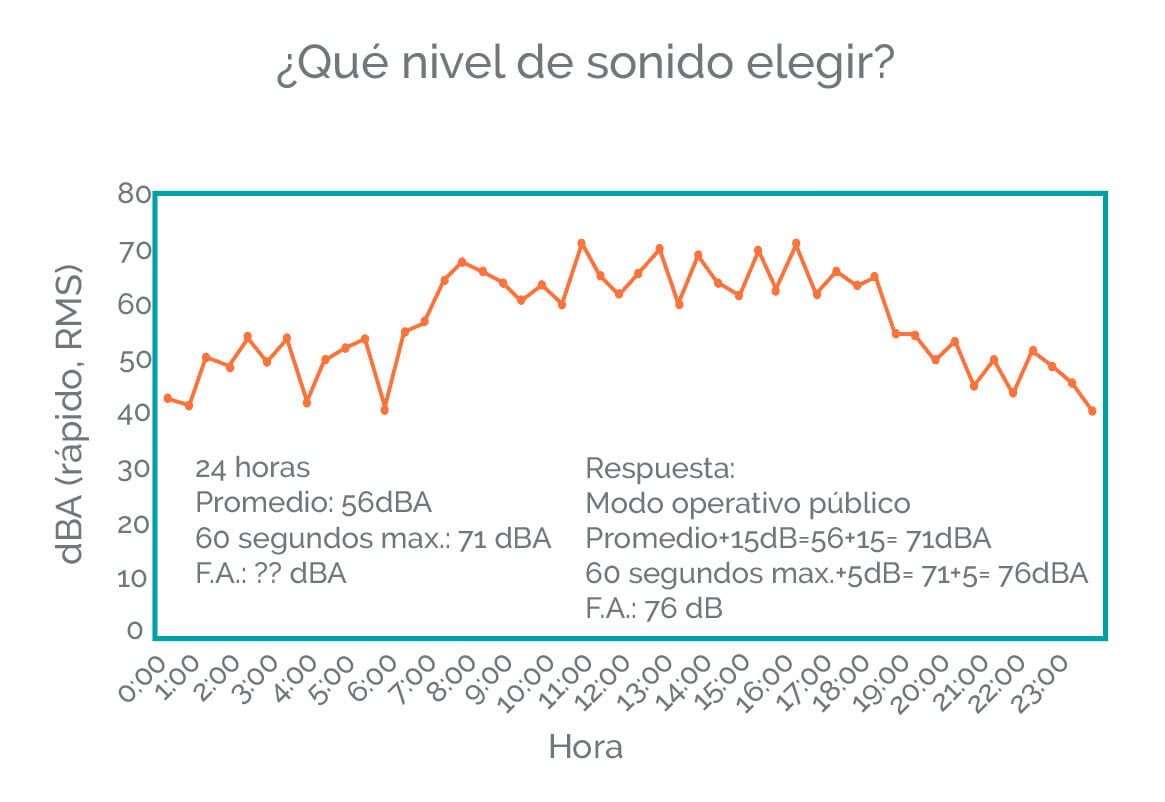

Pero ¿qué nivel de sonido elegir para estos dispositivos?

Según las indicaciones de la NFPA, debemos contemplar 15 decibeles por encima del valor promedio de decibeles de un área en 24 horas. Promedio (56 dBA) + 15 dBA=" 71" dBA promedio máximo (dependiendo del área varia la frecuencia promedio). Y 5 decibeles de nivel sonoro máximo por 60 segundos, y el resultado de nuestra frecuencia audible es de 76 dB para el dispositivo que se va a ubicar en algún área determinada.

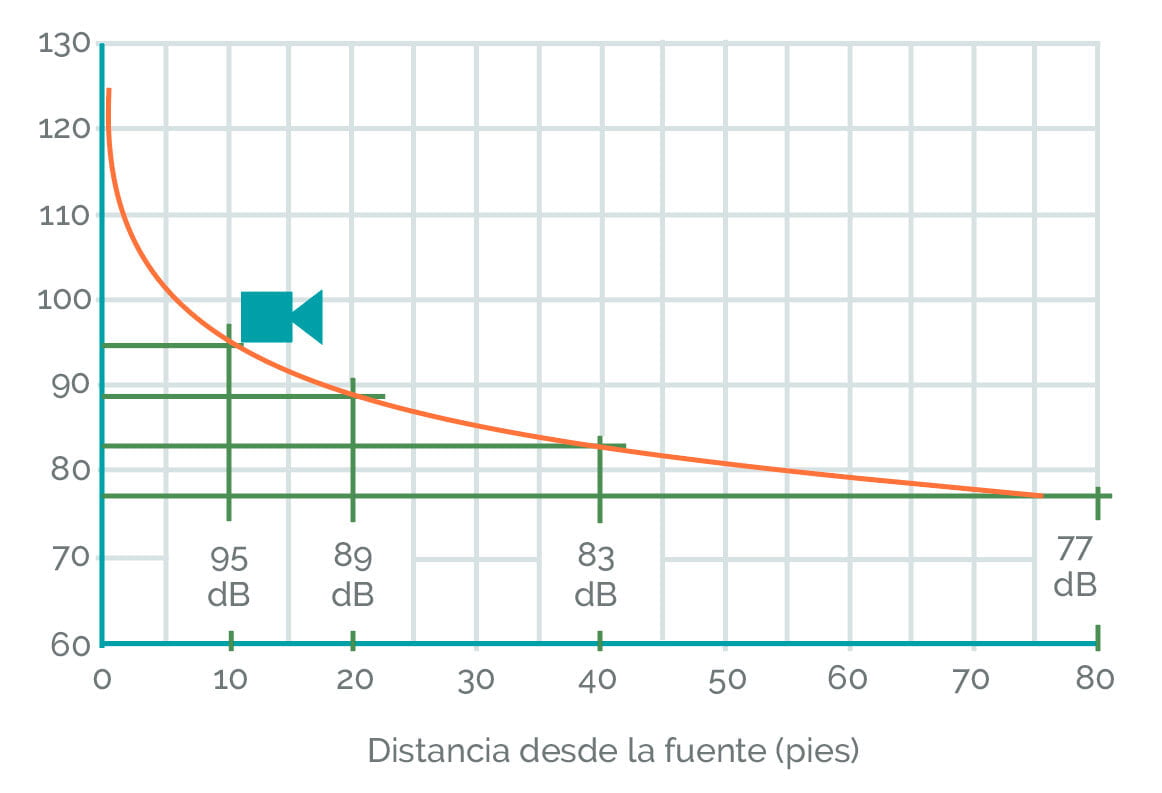

Atenuación del sonido

El sonido tiene una atenuación, a medida que aumenta la distancia, en un área libre vamos a perder 6 decibeles a medida que se duplica una distancia en equipos ubicados en losa. En dispositivos ubicados en muro la perdida de atenuación es menor, siendo de 3 decibeles a medida que se aumenta la distancia.

• Dispositivos de Notificación Visual

Su función es la de alertar a los ocupantes de un edificio de una condición de incendio o emergencia mediante estímulos visuales o auditivos. Pueden ser campanas, sirenas con estrobos, bocinas, etc. Un nivel sonoro ambiental promedio superior a 105 dBA debe requerir el uso de uno o más aparatos de notificación visible.

Sus requerimientos de instalación son:

• La tasa de destello no debe exceder de dos destellos por segundo (2 Hz), ni ser inferior a un destello por cada segundo (1 Hz) en todo el rango del voltaje listado del aparato.
• Las luces utilizadas para la señalización de alarma de incendio o para señalizar la intención de una evacuación completa deben ser transparentes o de color blanco nominal y no deben exceder de 1000 cd.

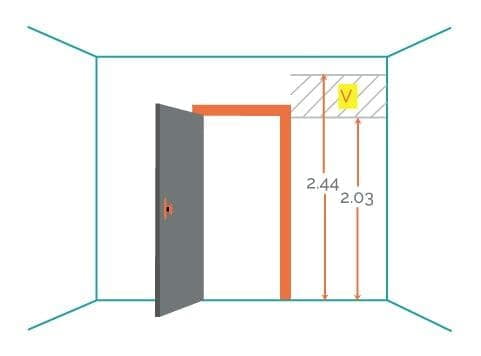

• Los aparatos montados en paredes deben ubicarse de manera que la totalidad del lente no esté por debajo de 80 pulg. (2.03 m) ni por encima de 96 pulg. (2.44 m) del piso terminado.
•  Donde las bajas alturas de los cielorrasos no permitan el montaje sobre pared a un mínimo de 80 pulg. (2.03 metros), los aparatos visibles montados sobre pared deben ser montados a 6 pulg. (150 mm) o menos del cielorraso.
• La separación máxima entre dispositivos no excederá de 30 mts.
• Para el montaje en pared de estos dispositivos deben ser colocados a una altura no mayor a 2.50 metros sobre el nivel de piso terminado.

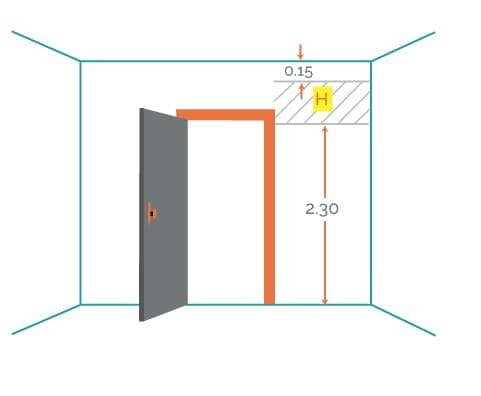

• Para áreas donde la altura sea menor de 2.50 mts, se deberá considerar colocar los dispositivos a una altura de .15 metros como referencia de techo a dispositivo.

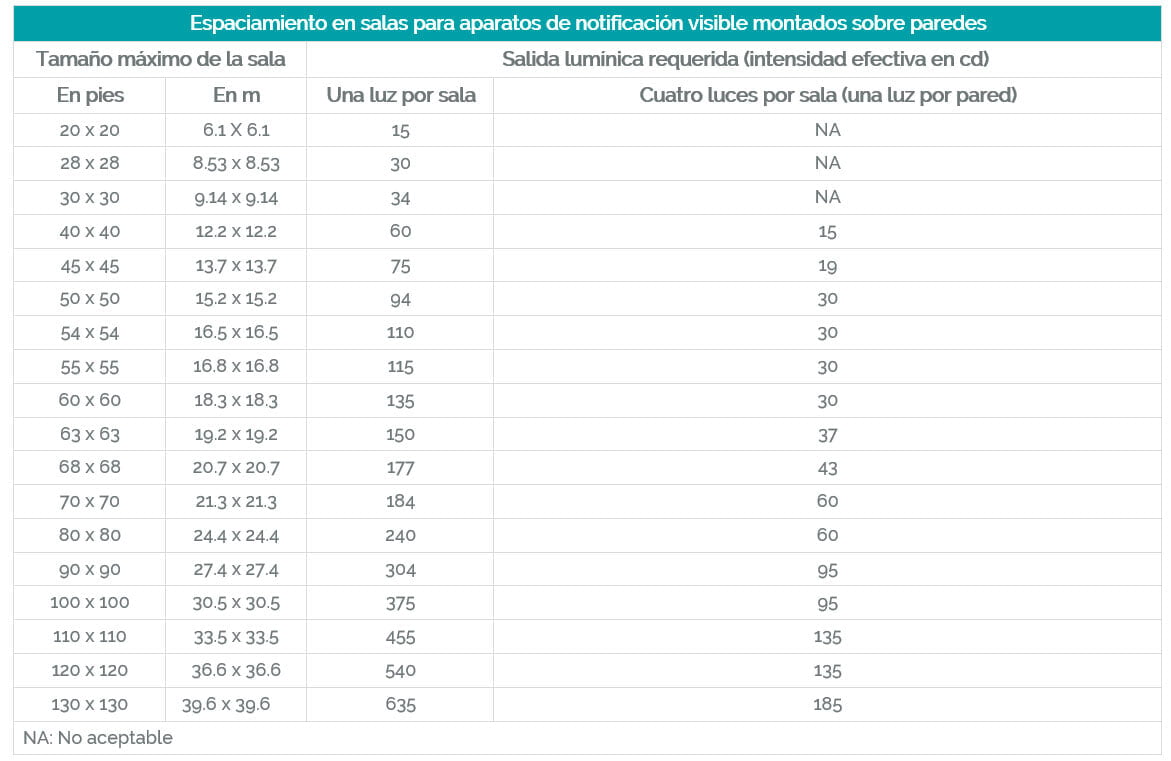

En la siguiente tabla se muestra el espaciamiento de los dispositivos visuales tomando en cuenta la intensidad de candelas en diferentes áreas. En áreas pequeñas es posible o viable colocar un solo dispositivo y variar la luminosidad en base a la altura, conforme aumenta la altura, aumenta la intensidad de los dispositivos.

Para los dispositivos ubicados en muro es diferente, aquí el factor va a ser el tamaño del área, conforme aumenta el área vamos a aumentar ya sea el número de dispositivos (donde la intensidad será menor), o bien, disminuir los dispositivos y aumentar la intensidad de las candelas. Lo recomendable sería el aumento de dispositivos para tener una iluminosidad baja y que esta no afecte a los ocupantes.

Es de suma importancia conocer estos aspectos básicos, ya que hay ocasiones en las que los clientes solicitan diseñar un sistema de detección desde cero y si no se conocen los puntos básicos para proyectar un detector en un plano, o donde ubicar estaciones manuales y dispositivos de notificación podría resultar en un proyecto ineficiente que no cumplirá las expectativas de los clientes.
